SOM-9X20

搭载Qualcomm® APQ8096SG嵌入式处理器

采用Qualcomm® Adreno™ 530 图形处理器,支持4K@60fps,8 x 1080p@30fps

内置Wi-Fi 802.11 a/b/g/n/ac、蓝牙4.1及GPS模块

采用紧凑型模块设计,配置MXM 3.0 314引脚连接器

威盛边缘人工智能开发套件的特色模块,可选配底板,可选13MP摄像头

Android 8.0 BSP软件包; 基于Yocto 2.0.3 的Linux BSP软件包将在2018年6月推出

概要数据资料下载订购

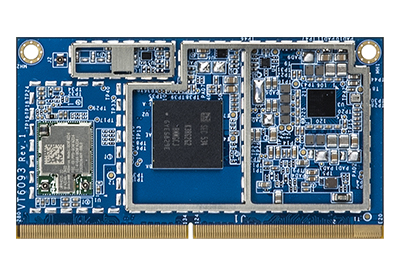

威盛 SOM-9X20模块

威盛SOM-9X20是一款高度集成的系统模块,搭载Qualcomm® APQ8096SG嵌入式处理器,完美保障了高性能和丰富多媒体功能之间的平衡,其超紧凑型封装设计适用于各种下一代企业物联网及嵌入式设备的开发。


硬 件

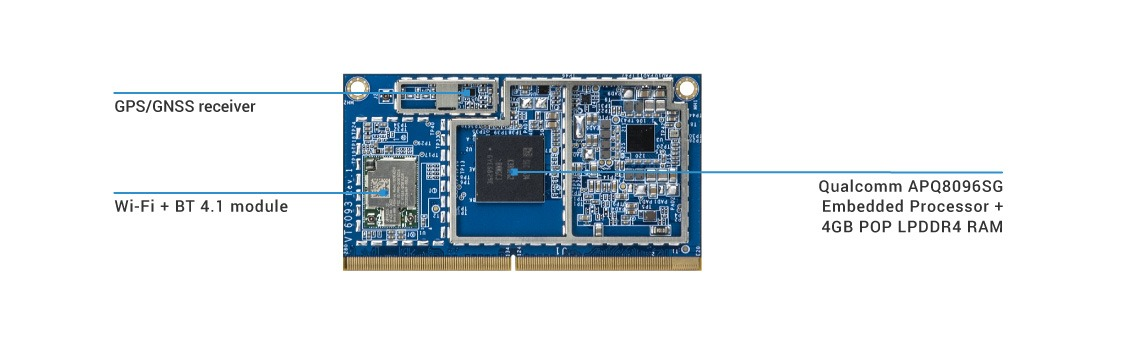

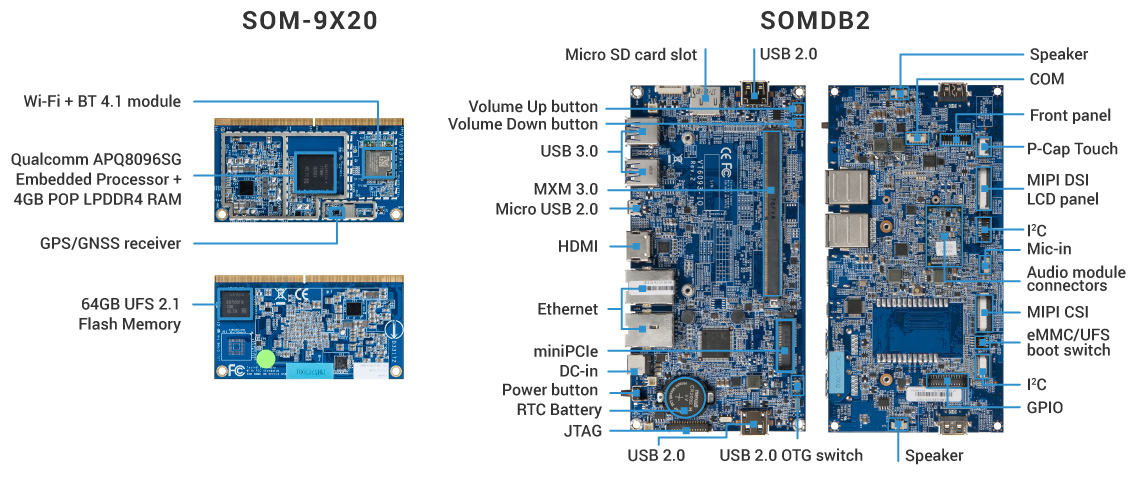

威盛SOM-9X20搭载Qualcomm® APQ8096SG嵌入式处理器,是一款高度集成的系统模块。该尺寸仅8.2cm x 4.5cm,模块拥有64GB eMMC闪存、4GBLPDDR4 SDRAM板载内存,通过MXM 3.0 314引脚连接器提供丰富的I/O接口及显示接口选择,包括1个USB 3.0接口、1个USB 2.0接口、1个HDMI 2.0接口、1个SDIO接口、1个PCIe接口、 1个MIPI CSI接口、1个MIPI DSI接口,多功能引脚支持UART、12C、SPI及GPIO接口。


此外,威盛SOM-9X20模块通过1个集成2个无线连接器的组合模块提供多种无线连接性能,包括GNSS/GPS射频发射器、蓝牙4.1及Wi-Fi 802.11 a/b/g/n/ac。


软 件

威盛SOM-9X20软件开发包提供Android 8.0 或 Linux Kernel 3.18.44 系统以及威盛Smart ETK (嵌入式工具包)包括各种应用程序接口,如看门狗定时器(WDT),以确保防止系统崩溃、GPIO接入、RTC电源开启及1个样品应用。同时,威盛还提供整套软件客制化服务,帮助客户加快上市时间,降低开发成本。


扩展性

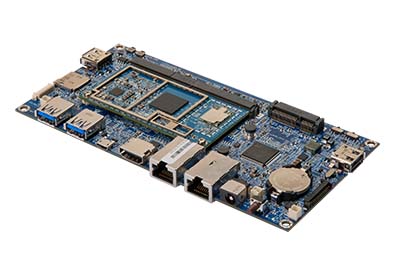

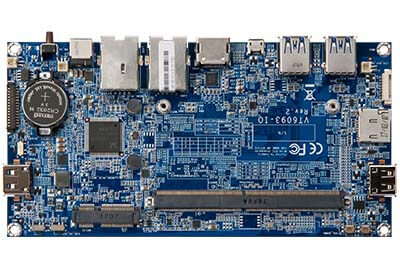

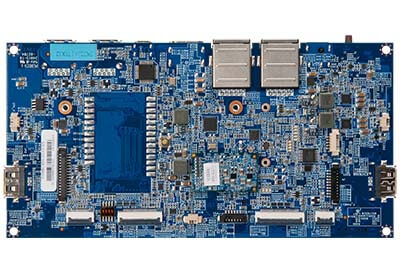

作为威盛边缘人工智能开发套件的一部分,威盛SOM-9X20现已可用来简化设计、测试以及智能边缘AI系统、设备部署,可搭配 SOMDB2载板和已经过智能视频实时捕捉、处理和分析的优化的13MP摄像头模块。

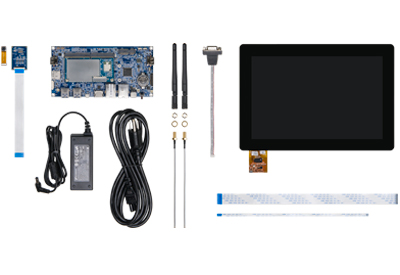

威盛Edge AI人工智能开发套件共有两种规格可供选择:

威盛SOM-9X20 SOM模块和SOMDB2底板,以及13MP CMOS摄影机模块 (COB 1/3.06” 4224×3136 pixels)威盛SOM-9X20 SOM模块和SOMDB2 底板选配10.1” MIPI LCD触控屏幕在边缘人工智能和特殊应用下,为了通过高速度、高灵活性的路径,加速物联网系统及设备的设计和制造,威盛物联网应用开发设计平台是您的良好选择。它提供了一站式定制系统设计解决方案,涵盖了开发过程的所有步骤,包括核心系统规范的定义、快速原型设计、硬件和软件开发、I/O接口和无线连接集成,以及从设计到量产过程的管理。

文中提到的所有商标及产品名称都是注册商标,所有权皆归其公司所有。Qualcomm Snapdragon、Qualcomm Kryo、Qualcomm Adreno都是美国高通公司的产品。Qualcomm、Snapdragon、Adreno都是高通公司的注册商标,已在美国及其他国家合法注册。Kryo是高通公司的注册商标。              FogHorn-Logo.png


点击此处下载威盛SOM-9X20数据資料PDF版,或浏览以下信息:


型号SOM-9X20
处理器

Qualcomm® APQ8096SG Embedded Processor

- Two high-performance Kryo cores up to 2.15GHz

- Two low power Kryo cores up to 1.593GHz
系统内存4GB POP LPDDR4 RAM
板载存储64GB eMMC 5.1/UFS 2.0 Flash Memory
显卡Qualcomm Adreno 530 GPU
3D graphics accelerator with 64-bit addressing 624 MHz
Graphics engine supporting OpenGL ES 3.1/GEP, GL4.4, DX11.3/4, OpenCL 2.0, Renderscript-Next
Supports H.264, VP8, HEVC 8/10-bit, VP9 video decoding up to: 4K@60fps, 1080p@240fps, 8 x 1080p@30fps
Trusted Platform ModuleTPM1.2 : ST33TPM12I2C
Wi-Fi/蓝牙/GPSNFA324A-12H32 QCA6174A-1 Wi-Fi 802.11 a/b/g/n/ac + BT 4.1 combo LGA module with 2 antenna connectors
Qualcomm WGR7640 GPS/GNSS RF receiver with antenna connector
HDMIIntegrated HDMI 2.0 Transmitter
Support I/O through MXM 3.0 Connector1 HDMI 2.0 port
2 MIPI DSI 4-Lane connectors
3 MIPI CSI 4-Lane connectors
1 USB 3.0 OTG
1 USB 2.0 host
1 SDIO
2 PCM/MI2S
1 I2S
Multi-function pins for UART, I2C, SPI, GPIO
1 JTAG
2 PCIe 2.0 (1-Lane)
操作系统Android 8.0, Linux Kernel 3.18.44
工作温度-20°C ~ 70°C
工作湿度0% ~ 95% (non-condensing)
产品尺寸8.2cm x 4.5cm (3.23" x 1.77")



SOM-9X20 文件

文件版本日期
用户手册v1.082019-01-04
Edge AI智慧开发套件快速入门手册v1.002018-05-16
Azure IoT PnP Software(87MB)v0.12019-11-08

Azure IoT PnP Software v0.1主要特点:

  • Supports Microsoft IoT Plug and Play for SOM-9X20 platform

  • Supports arch32 and arch64

  • Includes CA certification and library

For more detailed information, please refer to the webpage: Azure IoT Solutions


请咨询您的当地销售顾问,获取有效的SOM-9X20序列号。

即可下载SOM-9X20 BSP软件工具套件和评测工具套件(EVK)。

型号SoC描述
10GWG21Q00020Qualcomm® APQ8096SG Embedded Processor @ 2.15GHz/1.593GHzSOM module with Qualcomm® APQ8096SG Embedded Processor, 64GB eMMC, 4GB POP LPDDR4 RAM, HDMI, 2 DSI, 3 CSI, USB 3.0, USB 2.0, UART, GPIO, SDIO, Wi-Fi + Bluetooth 4.1, GPS/GNSS, 2 PCIe 2.0 1-Lane
10GWH00000020N/ASOMDB2 carrier board
STK-VT6093-00A1Qualcomm® APQ8096SG Embedded Processor @ 2.15GHz/1.593GHzSOM-9X20 starter kit

包装清单: SOM-9X20 module, SOMDB2 carrier board, VT6093 audio module, COM cable, AC adapter, Power cord, 2 Antennas for Wi-Fi & Bluetooth
