AMOS-3003

搭载1.2GHz威盛Nano® X2 E系列双核处理器

直流电源输出电压范围9V~30V

双千兆以太网接口,可选Wi-Fi 及2个3G SIM卡

传统I/O支持,包括COM及GPIO接口

支持双独立VGA + HDMI显示

概要数据资料下载订购

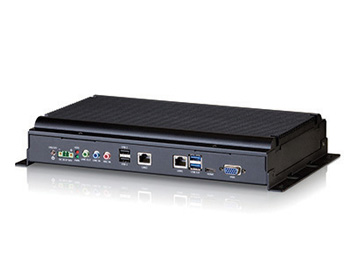

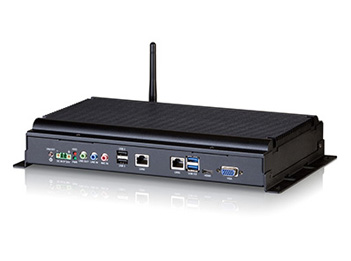

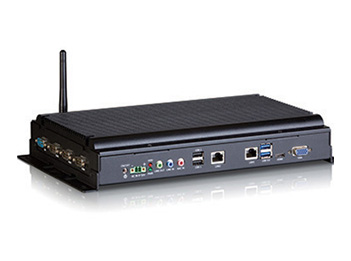

威盛AMOS-3003无风扇工控系统

威盛AMOS-3003是一款低功耗、超紧凑型系统解决方案,采用坚固型机身设计,为客户提供所有性能及数字媒体标准,适用于车队及运输管理、M2M控制器及各种其他工业自动化应用的数据收集终端。

硬 件

威盛AMOS-3003搭载具有低功耗、先进性能的1.2GHz威盛Nano® X2 E系列处理器及威盛VX11H媒体系统芯片组。该芯片组内置威盛C-640图形显示核心,支持DX11,提供更加细腻的画质和3D立体声显示。威盛AMOS-3003采用坚固型设计,拥有丰富的网络连接性能,包括2个千兆以太网接口及可选的Wi-Fi、GPS及3G网络。


该系统集成丰富的I/O连接性能,包括1个HDMI接口、1个VGA接口、2个USB 3.0接口、2个USB 2.0接口、2个千兆以太网接口、3个COM接口、1个9针脚D-Sub连接器支持8位GPIO接口。板载I/O连接包括1个mSATA连接器、1个SATA连接器、2个SIM卡槽及2个迷你PCIe卡槽。此外,该系统最高支持8GB DDR3 1333 SDRAM内存。


软 件

威盛AMOS-3003可与Microsoft® Windows® 7、Windows® Embedded Standard 7及流行的Linux操作系统完全兼容。客户可以利用威盛行业领先的硬件及软件支持,包括软件解决方案包及威盛Smart ETK(嵌入式工具包)打造客制化设计,加快产品上市。

威盛Smart ETK提供1个便于系统开发商利用威盛嵌入式平台控制和监控GPIO接口的应用程序接口(API)、看门狗定时器、硬件管理、闪存及其它功能。

此外,还支持局域网唤醒(WOL)及预启动执行环境(PXE),允许为大多数环境远程管理物联网设备。


h-applications.png 应用

凭借其超紧凑的坚固型设计、丰富的网络连接选择及各种可扩展的I/O选择,威盛AMOS-3003为各种嵌入式、物联网及M2M应用提供理想的解决方案,包括车队及运输管理,以及工业自动化的数据收集终端



点击此处下载AMOS-3003数据资料PDF版,或浏览以下信息:


型号AMOS-3003
处理器1.2GHz VIA Nano® X2 E-Series CPU
芯片VIA VX11H Media System Processor
BIOSAMI Aptio UEFI BIOS, 32Mbit Flash memory
系统电源管理ACPI 3.0 compliant, Wake-on LAN, keyboard power-on, timer power-on, system power management, AC power failure recovery, Watch Dog timer control
系统内存

1 DDR3 1333 SODIMM socket

Up to 8GB memory size

系统存储

1 SATA slot for 2.5" SSD

1 mSATA SSD slot

显卡Integrated VIA C-640 DX11 3D/2D graphics with MPEG-2, WMV9, VC1 and H.264 video decoding acceleration
音频VIA VT2021 High Definition Audio Codec
显示 I/O

1 HDMI port

1 VGA port supporting VGA resolutions up to 2048 x 1563 pixels

Dual independent VGA + HDMI display at different resolutions, pixel depths, andrefresh rates

USB2 USB 3.0 ports and 3 USB 2.0 host ports
LAN

VIA VT6130 PCIe Gigabit Ethernet controller

Realtek RTL8111G PCIe Gigabit Ethernet controller

Supports Wake On LAN (WOL)

Supports Preboot Execution Environment (PXE)

11x5-pin header reserved to support VIA VNT9271 802.11n Wi-Fi USB module

COMOnboard Fintek super I/O F81865 controller
扩展 I/O

2 miniPCIe slots (supports 2 SIM slots)

Supports optional Wi-Fi/3G modules

Supports 3 external antenna for Wi-Fi, 3G module, and GPS module

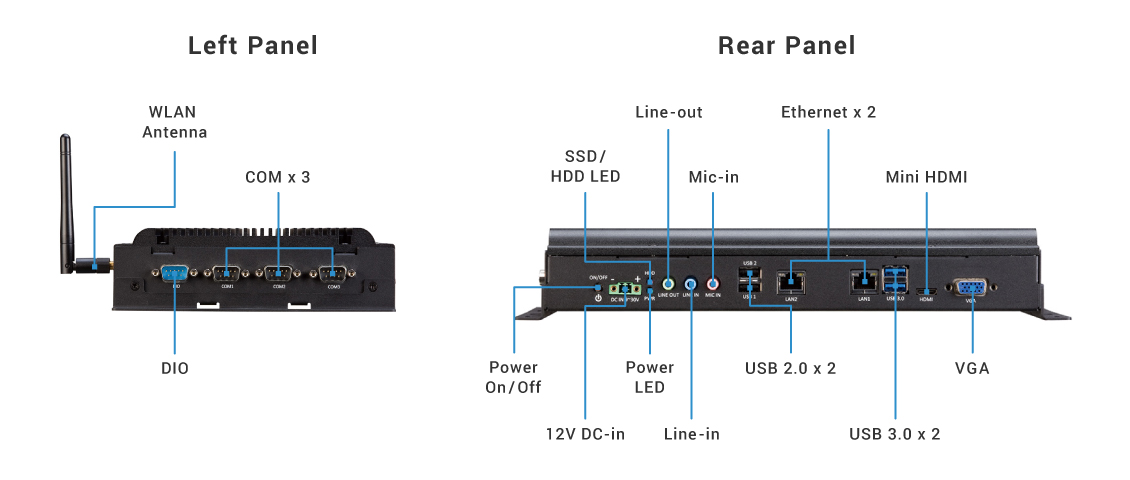

后面板 I/O

2 USB 3.0 ports

2 USB 2.0 ports

1 Mini HDMI port

1 VGA port

2 Gigabit Ethernet ports

3 Audio jacks: Line-out, Line-in and Mic-in

1 Power on/off button

1 Red LED for HDD activity

1 Green LED for power status

1 2-pole Phoenix DC jack

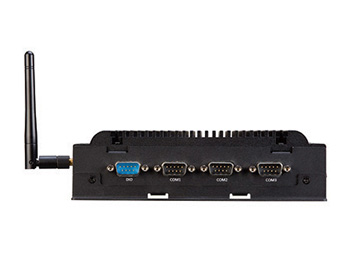

左侧 I/O

1 DIO port for 8-bit GPIO

3 COM ports for RS-232/422/485 (powered by selectable 5V/12V)

电子看门狗System reset; programmable 1-255 sec
供电

9V ~ 30V DC-in (typical: 27W)

Supports over voltage protection, over current protection, under voltage protection

操作系统Windows® 7, WES 7, Linux
机箱结构

Aluminum mixed with heavy-duty steel with heat pipe embedded

Aluminum top cover mixed with copper heat-pipe

支架Built-in wall mountable brackets on system chassis
产品尺寸311mm(W) x 50.6mm(H) x 185mm(D) (with wall mountable brackets)
重量3.5kg (7.7lbs)
工作温度-10°C ~ 60°C
存储温度-20 °C ~ 70 °C
工作湿度10% ~ 90% @ 45°C (non-condensing)
抗震性能With mSATA or 2.5” SSD: 3Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 1hr/axis
抗冲击性能With mSATA or 2.5” SSD: 50G, IEC 60068-2-27, half sine, 11ms duration
认证CE / FCC


AMOS-3003 文件

文件版本日期
用户手册v1.042016-09-12

AMOS-3003 BIOS / BIOS Flash Utility

文件版本日期
BIOSv1.042016-06-24
UEFI Flash Utility for DOSv2.2.92015-01-19


AMOS-3003 驱动程式下载

驱动程序版本日期
Smart ETK
Smart ETK for Win7 64bit for GPIO and Watch Dog Timer

v1.0.0.31

2014-12-22
Smart ETK for Win7 32bit for GPIO and Watch Dog Timev1.0.0.312014-12-22
Windows® 7 64bit
Audiov9.800d2011-09-07
EMIO-2531 miniPCIe Wi-Fi + Bluetoothv1.002016-11-01
EMIO-5531 USB Wi-Fi + Bluetoothv1.002016-11-01
Ethernet RT8111Gv7.116.1192018-07-25
Ethernet VT6130v1.422015-02-10
Hyperion Pro 4 in 1v3.40b2013-10-23
USB 3.0v3.202012-08-15
VGAv32.00.00s2018-01-12
Windows® 7 32bit
Audiov9.800d2011-09-07
EMIO-2531 miniPCIe Wi-Fi + Bluetoothv1.002016-11-01
EMIO-5531 USB Wi-Fi + Bluetoothv1.002016-11-01
Ethernet RTL8111Gv7.116.1192018-07-25
Ethernet VT6130v1.422015-02-10
Hyperion Pro 4 in 1v3.40b2013-10-23
USB 3.0v3.202012-08-15
VGAv32.00.00s2018-01-12


AMOS-3003 订购信息

型号CPU描述
AMOS-3003-1D12A1VIA Nano® X2 E-Series @ 1.2GHz

1.2GHz VIA Nano® X2 E-Series CPU based fanless embedded system with HDMI, VGA, 2 USB 3.0, 2 USB 2.0, 3 COM, DIO, 2 Gigabit Ethernet, mSATA, SATA, 9V~30V DC-in


包装清单: AMOS-3003 system, Screw pack: (4 × M4*8mm screws with spring & flat washer for wall mounting, 6 × M2*5mm screws for mini card & mSATA module, 4 × M3*5mm screws for SSD/HDD), Power cable, 2-pole phoenix plug to DC-In, Thermal pad for SSD/HDD, Thermal pad for mSATA module, Thermal grease (0.5cc syringe)



AMOS-3003 配件

型号描述
电力配件
99G63-020316AC-to-DC Adapter, 2-pole, DC 12V/5A, 60W
99G33-02032CPower Cord, 180cm, USA type
99G33-02034CPower Cord with PSE mark, 180cm for Japan market
99G33-02033CPower Cord, 180cm, Europe type
无线模块
EMIO-1533-00A2VNT9271 IEEE 802.11b/g/n USB Wi-Fi module with assembly kit and antenna
EMIO-5531-00A1VAB-820-W IEEE 802.11b/g/n USB Wi-Fi & Bluetooth module with assembly kit and antenna
EMIO-2531-00A1VAB-820-W-M IEEE 802.11b/g/n miniPCIe Wi-Fi & Bluetooth module with assembly kit and antenna
