VIPRO VP7910

搭载1.2GHz威盛Eden® X4四核处理器

可选触摸式电阻屏或电容屏

支持1个mSATA接口及1个硬盘槽

拥有2个迷你PCIe卡槽和2个SIM 卡槽,支持3G/Wi-Fi通信

前面板符合IP65防尘防水等级

概要数据资料下载订购

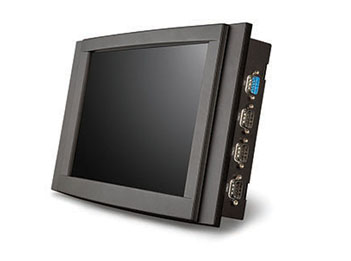

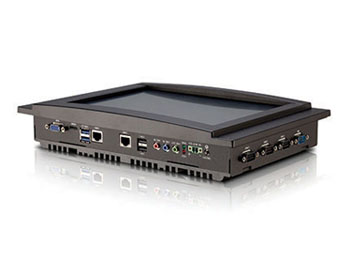

威盛VIPRO VP7910无风扇平板电脑

威盛VIPRO VP7910是一款嵌入式工业平板电脑,采用10.4寸TFT LCD触摸式电阻屏或电容屏,为要求低功耗、无风扇、低噪运行、多I/O接口的嵌入式、多媒体及工业人机交互界面(HMI)应用提供理想的解决方案。


硬 件

威盛VIPRO VP7910平板电脑搭载1.2GHz双核威盛Eden® X4 处理器及威盛VX11H媒体系统芯片组。该芯片组内置威盛C-Motion 5.0视频引擎,支持DirectX® 11,在高度集成的平板电脑中提供出色的多媒体性能。


该系统拥有丰富的I/O接口,包括USB 3.0连接、2个千兆网络接口、支持双独立显示的1个HDMI接口和1个VGA接口。还包括2个迷你PCIe卡槽,支持双SIM卡,可为跨地区的交通运输应用降低漫游费用。另有1个mSATA卡槽及1个2.5″内置硬盘槽。安装方式灵活,支持多种安装方式。


软 件

威盛VIPRO VP7910可与Microsoft® Windows® 10 IoT、Windows® 10、Windows® 8.1、Windows® 8、Windows® 7、Windows® Embedded 7及时下流行的Linux操作系统完全兼容。客户能够利用威盛行业先进的硬件及软件支持,包括威盛的软件解决方案包及威盛Smart ETK(嵌入式工具包),打造客制化设计,加快产品上市。

威盛Smart ETK提供1个应用程序接口(API),帮助系统开发商利用威盛嵌入式平台控制和监控GPIO接口、看门狗定时器、硬件管理、闪存、LCD及其它功能。

此外,还支持局域网唤醒(WOL)及预启动执行环境(PXE),允许为绝大多数环境远程管理物联网设备。


应用

凭借其高度集成、易于扩展的平板电脑板型,威盛VIPRO VP7910可为各种应用提供一站式解决方案,如工厂自动化系统、精密仪器、生产流程监控、终端信息系统、娱乐管理系统及汽车自动泊车系统。



威盛 VP7910 即将停产,最后下单截止日期为2018年4月30日,最后交货日期为2018年9月28日,欲了解更多相关型号SKU,请访问威盛官网 VP-7910-R1Q12A1 和 VP-7910-P1Q12A1。





点击此处下载VIPRO VP7910数据资料PDF版,或浏览以下信息:

型号SOM-9X20
处理器1.2GHz VIA Eden® X4
芯片VIA VX11H Media System Processor
BIOSAMI Aptio UEFI BIOS, 32Mbit Flash memory
系统电源管理ACPI 3.0 compliant, Wake-on LAN, keyboard power-on, timer power-on, system power management, AC power failure recovery, Watch Dog timer control
系统内存

1 DDR3 SODIMM socket, up to 8GB memory size

Pre-assembled 2GB SDRAM

板载存储

Supports 1 2.5" SATA SSD/HDD

Supports 1 mSATA slot

显卡Integrated VIA C-640 DX11 3D/2D graphics with MPEG-2, WMV9, VC1 and H.264 video decoding acceleration
音频VIA VT2021 High Definition Audio Codec
LCD 显示R1Q12A1                                                          P1Q12A1
LCD Type10.4" color TFT LCD                                          10.4" color TFT LCD
LCD MTBF30,000 hrs                                                         50,000 hrs
Contrast Ratio500:1                                                                1400:1
Luminance (cd/m2)230                                                                   400
Viewing Angle (H/V°)80°(left), 80°(right), 60°(up), 70°(down)              89°(left), 89°(right), 89°(up), 89°(down)
Pixel Pitch (mm)0.264 x 0.264                                                     0.2055 x 0.2055
Max. Colors16.2M                                                               16.2M
Max Resolution800 x 600                                                          1024 x 768
触摸屏Touch Type5-wire Analog Resistive                                      Projective Capacitive multi-touchc
Light Transmission80% ± 3%                                                         ≥85%
ControllerUSB interface                                                    USB interface
USB2 USB 3.0 ports and 2 USB 2.0 host ports
LAN

VIA VT6130 PCIe Gigabit Ethernet controller

Realtek RTL8111G PCIe Gigabit Ethernet controller

Supports Wake On LAN (WOL)

Supports Preboot Execution Environment (PXE)

1x6 pin-connector reserved to support VIA VNT9271 802.11n Wi-Fi USB module

COMOnboard Fintek super I/O F81865 controller
扩展 I/O

2 miniPCIe slots (supports 2 SIM slots)

Supports 3 external antenna for optional Wi-Fi, 3G, and GPS modules

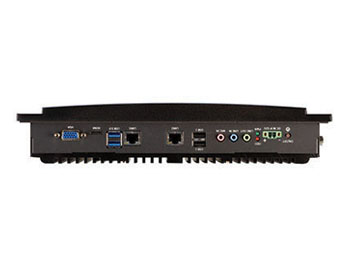

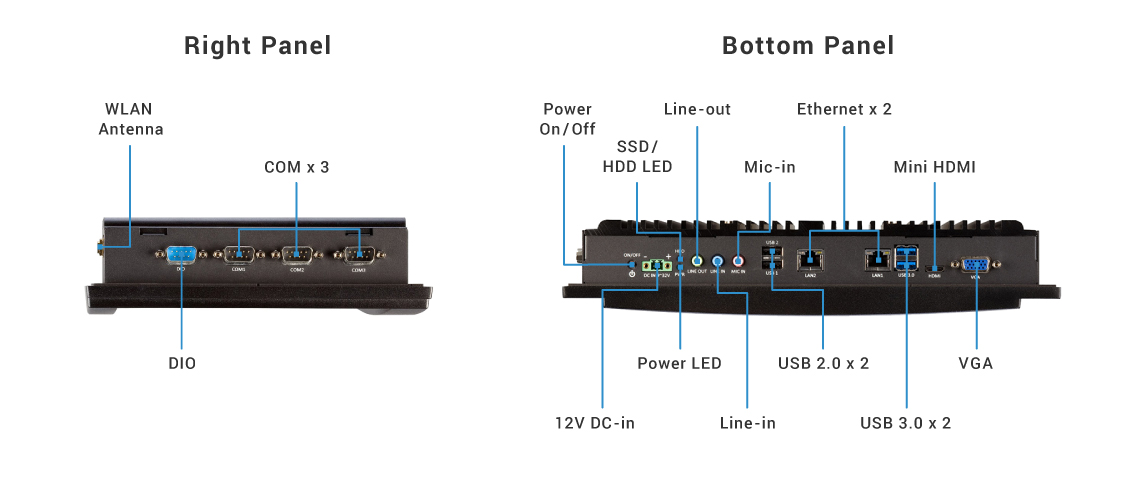

底部面板 I/O

2 USB 3.0 ports

2 USB 2.0 ports

1 Mini HDMI port

1 VGA port

2 Gigabit Ethernet ports

3 Audio jacks: Line-in, Line-out and Mic-in

1 Power on/off button

1 Red color LED for HDD activity

1 Green color LED for power status

1 2-pole Phoenix DC jack

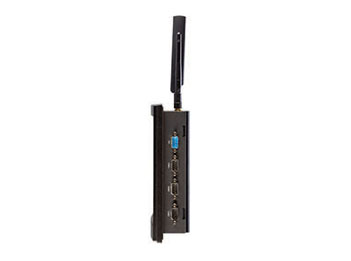

右面板l I/O

1 DIO port for 8-bit GPIO (4 GPI + 4 GPO)

3 COM ports for RS-232/422/485 (powered by selectable 5V/12V)

供电

9V ~ 32V DC-in (typical 29W)

Supports over voltage protection, over current protection, under voltage protection

操作系统Windows® 10 / 8.1 / 8 / 7, Win 10 IoT, WES 7, Linux
威盛 Smart ETKBIOS flash tool, Hardware monitor, LCD backlight brightness control, Watchdog timer, GPIO
工作温度

-10°C ~ 50°C: with qualified industrial grade DRAM, flash disk drive

0°C ~ 50°C: with default built in DRAM

0°C ~ 45°C: with 2.5” hard disk drive

工作湿度10% ~ 90% @ 45°C (non-condensing)
存储温度-10 °C ~ 70°C
抗震性能With mSATA flash: 5Grms, IEC 60068-2-64, random, 5 ~ 500Hz, 1hr/axis
抗冲击性能With mSATA flash: 50G, IEC 60068-2-27, half size, 11ms duration
机箱结构Aluminum mixed with heavy-duty steel
支架Panel mount/Wall/VESA mountable
产品尺寸300.4mm(W) x 58.6mm(H) x 205.9mm(D) (11.8” x 2.3” x 8.1”)
重量3.6kg (7.9lbs)
认证CCC/ CE / FCC


VIPRO VP7910 文件


文件版本日期
用户手册v1.092018-09-21


VIPRO VP7910 BIOS / BIOS Flash Utility


文件版本日期
BIOSv2.002015-09-17
UEFI Flash Utility for DOSv2.2.92015-01-19



VIPRO VP7910 驱动程式下载

驱动程序版本日期
Smart ETK
Smart ETK for Win7 64bit for GPIO, Watchdog Timer, LCD Backlight Brightness Control, Hardware Monitor, and Flash

v1.0.0.34

2016-15-24
Smart ETK for Win7 32bit for GPIO, Watchdog Timer, LCD Backlight Brightness Control, Hardware Monitor, and Flashv1.0.0.34016-05-24
Windows® 10 32/64bit
EMIO-2531 miniPCIe Wi-Fi + Bluetoothv1.002016-11-01
EMIO-2531 miniPCIe Wi-Fi + Bluetoothv1.002016-11-01
Ethernet RTL8111Gv10.0282018-07-25
Hyperion Pro 4 in 1v360b2016-12-13
Resistive Touch For VP-7910-R1Q12A1v5.14.0.149162016-12-20
VGA 32bitv32.00.00s2018-01-12
VGA 64bitv32.00.00s2018-01-12
Windows® 7 32bit
Audio

EMIO-2531 miniPCIe Wi-Fi + Bluetooth

EMIO-5531 USB Wi-Fi + Bluetooth

Ethernet RTL8111G

Ethernet VT6130

Hyperion Pro 4 in 1

VGA


Windows® 8/8.1 32bit

Audio

EMIO-2531 miniPCIe Wi-Fi + Bluetooth

EMIO-5531 USB Wi-Fi + Bluetooth

Ethernet RT8111G

Ethernet VT6130

Hyperion Pro 4 in 1

VGA

Windows® 7 64bit

请于安装驱动程式之前先行安装Win7 Hofix

Audio

EMIO-2531 miniPCIe Wi-Fi + Bluetooth

EMIO-5531 USB Wi-Fi + Bluetooth

Ethernet RT8111G

Ethernet VT6130

Hyperion Pro 4 in 1

USB 3.0

VGA

Windows® 7 32bit

请于安装驱动程式之前先行安装Win7 Hofix

Audio

EMIO-2531 miniPCIe Wi-Fi + Bluetooth

EMIO-5531 USB Wi-Fi + Bluetooth

Ethernet RT8111G

Ethernet VT6130

Hyperion Pro 4 in 1

Hyperion Pro 4 in 1

VGA


VIPRO VP7910 订购信息

型号CPU描述
VP-7910-R1Q12A1VIA Eden® X4 @ 1.2GHz1.2GHz VIA Eden® X4 CPU based fanless 10.4” Resistive touch panel system with 800 x 600 LCD, pre-assembled 2GB SDRAM, HDMI, VGA, 2 USB 3.0, 2 USB 2.0, 3 COM, DIO, 2 Gigabit Ethernet, SATA, mSATA, panel mount bracket, 9~32V DC-in

包装清单: VIPRO VP7910, mount bracket, Screw pack for VESA mounting, Power cable, 2-pole phoenix DC-in jack connector
VP-7910-P1Q12A1VIA Eden® X4 @1.2GHz1.2GHz VIA Eden® X4 CPU based fanless 10.4” Projective Capacitive touch panel system with 1024 x 768 LCD, pre-assembled 2GB SDRAM, HDMI, VGA, 2 USB 3.0, 2 USB 2.0, 3 COM, DIO, 2 Gigabit Ethernet, SATA, mSATA, panel mount bracket, 9~32V DC-in

包装清单パッキングリスト[/translate]: VIPRO VP7910, mount bracket, Screw pack for VESA mounting, Power cable, 2-pole phoenix DC-in jack connector
