Edge AI 边缘智能

搭载Qualcomm® APQ8096SG 嵌入式处理器

增强的视频解码,支持4K@60fps,8 x 1080p@30fps

内置Wi-Fi 802.11 a/b/g/n/ac、蓝牙 4.1及 GPS

13MP CMOS摄像头模块 (1/3.06" 4224 x 3136像素)

可选Android及Linux软件开发包

概要数据资料下载订购
威盛Edge AI开发者套件

加速智能摄像头、数字标牌、自助服务终端及机器人系统、设备的上市时间,借助搭载Qualcomm威盛Edge AI开发者套件具有高度集成的威盛SOM-9X20模块,搭载Qualcomm® APQ8096SG嵌入式处理器及SOMDB2载板 APQ8096SG嵌入式处理器的威盛Edge AI开发者套件优化视频AI应用。该套件结合威盛SOM-9X20 SOM模块及SOMDB2载板,配有13MP摄像头模块,支持智能实时视频捕获、处理及边缘分析。可选Android及Linux软件开发包。


硬 件

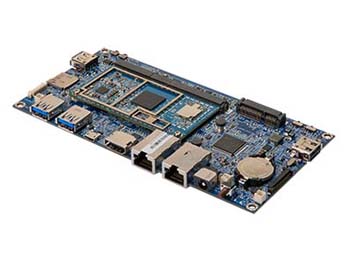

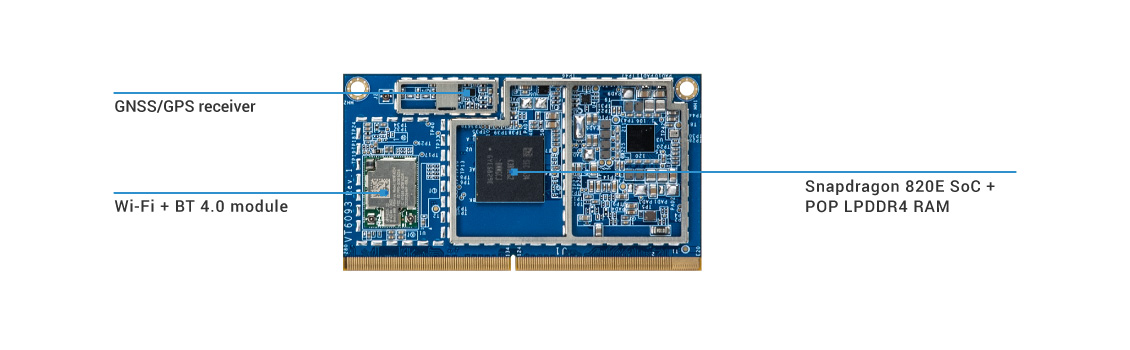

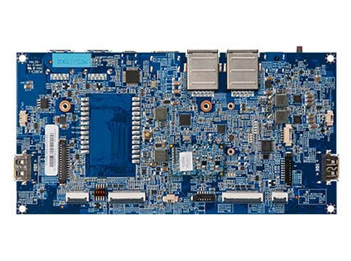

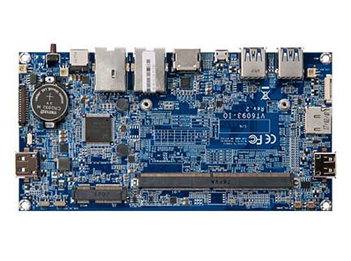

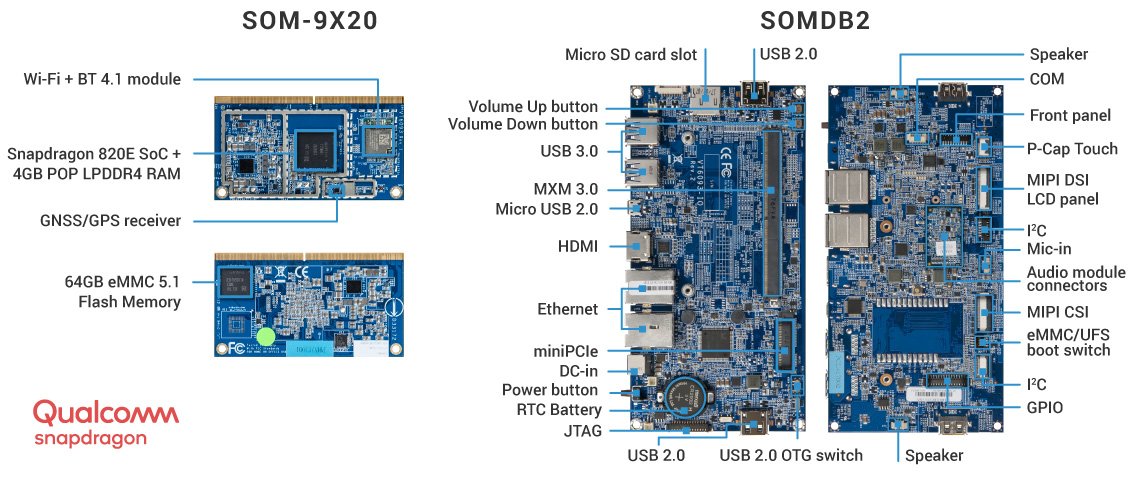

威盛Edge AI开发者套件具有高度集成的威盛VIA SOM-9X20模块,搭载Qualcomm® APQ8096SG嵌入式处理器及SOMDB2载板。 威盛SOM-9X20尺寸仅8.2cm x 4.5cm,搭载64GB eMMC闪存及4GB LPDDR4 SDRAM板载内存,通过MXM 3.0 314针脚连机器提供丰富的I/O连接及显示扩展选择,包括USB 3.0接口、USB 2.0接口、HDMI 2.0接口、SDIO接口、PCIe卡槽、MIPI CSI、MIPI DSI及支持UART、I2C、SPI及GPIO的多功能针脚。


为Edge AI视频应用加速摄像头集成,可选13MP CMOS摄像头模块(COB 1/3.06” 4224×3136 像素)。


软 件

威盛Edge AI开发者套件拥有多种软件开发包选择,如Android 8.0、基于Yocto 2.0.3的Linux Kernel 3.18.44 以及包括各种应用程序接口的威盛Smart ETK(嵌入式工具套件),包括防止系统崩溃的看门狗定时器(WDT)、GPIO接入、RTC唤醒支持自动开启及1个样品应用。 Android 8.0软件开发包包括支持Snapdragon Neural Processing Engine (NPE)、Qualcomm®Hexagon™ DSP全加速、Qualcomm® Adreno™ 530 GPU或Qualcomm® Kryo™ CPU,支持AI应用。点击此处,使用用户账户及有效的SOM-9X20序列号下载支持SOM-9X20的Android及Linux软件包。 完整的 软件定制化服务 ,加速产品上市时间,降低开发成本。



扩展性

威盛嵌入式在线商店为威盛Edge AI开发者套件提供2种配置: 威盛SOM-9X20 SOM模块及SOMDB2载板配备13MP CMOS摄像头模块(COB 1/3.06” 4224×3136像素):629美元,不含运费 威盛SOM-9X20 SOM模块及SOMDB2载板:569美元,不含运费 可选10.1” MIPI LCD触摸面板:179美元,不含运费 了解更多信息,请登录: https://www.viaembeddedstore.com/shop/boards/edge-ai-developer-kit/高速度、高灵活性的路径,支持加速新版Edge AI及针对应用的物联网系统和设备设计和生产,还可以利用威盛客户物联网平台设计服务。提供一站式客户系统设计解决方案,包括开发过程的各个步骤,包括核心系统规范的定义、快速原型、硬件软件开发、I/O及无线连接集成,在生产的过程中选择优质方案管理。


h-applications.png 应用

威盛Edge AI开发者套件用于开发和优化视频AI应用,如用于智能相机、智能标牌、交互式信息亭和智能机器人系统和设备的人脸识别和物体检测。 所有品牌或产品名称是其各自所有者的商标或注册商标。Qualcomm Snapdragon、Qualcomm Kryo和Qualcomm Adreno是Qualcomm Technologies的产品。Qualcomm、Snapdragon和Adreno是高通公司在美国和其他国家注册的商标。Kryo是高通公司的商标。


点击此处下载 威盛SOM-9X20数据資料PDF版,或浏览以下信息:


Model NameSOM-9X20
Processor

Qualcomm® APQ8096SG Embedded Processor

- Two high-performance Kryo cores up to 2.15GHz

- Two low power Kryo cores up to 1.593GHz
System Memory4GB POP LPDDR4 RAM
Storage64GB eMMC 5.1/UFS 2.0 Flash Memory
GraphicsQualcomm Adreno 530 GPU
3D graphics accelerator with 64-bit addressing 624 MHz
Graphics engine supporting OpenGL ES 3.1/GEP, GL4.4, DX11.3/4, OpenCL 2.0, Renderscript-Next
Supports H.264, VP8, HEVC 8/10-bit, VP9 video decoding up to: 4K@60fps, 1080p@240fps, 8 x 1080p@30fps
Trusted Platform ModuleTPM1.2 : ST33TPM12I2C
Wireless ConnectivityNFA324A-12H32 QCA6174A-1 Wi-Fi 802.11 a/b/g/n/ac + BT 4.1 combo LGA module with 2 antenna connectors
Qualcomm WGR7640 GPS/GNSS RF receiver with antenna connector
HDMIIntegrated HDMI 2.0 Transmitter
Support I/O through MXM 3.0 Connector1 HDMI 2.0 port
2 MIPI DSI 4-Lane connectors
3 MIPI CSI 4-Lane connectors
1 USB 3.0 OTG
1 USB 2.0 host
1 SDIO
2 PCM/MI2S
Multi-function pins for UART, I2C, SPI, GPIO
1 JTAG
2 PCIe 2.0 (1-Lane)
Operating SystemAndroid 8.0, Linux Kernel 3.18.44
Operating Temperature-20°C ~ 70°C
Operating Humidity0% ~ 95% (non-condensing)
Form Factor8.2cm x 4.5cm (3.23" x 1.77")


威盛Edge AI开发者套件 文件

文件版本日期
用户手册v1.062018-07-31
Edge AI智慧开发套件快速入门手册v1.002018-05-16

威盛Edge AI开发者套件 文件

请咨询您的当地销售顾问,获取有效的SOM-9X20序列号。

 即可下载SOM-9X20 BSP软件工具套件和评测工具套件(EVK)。

威盛Edge AI开发者套件 订购信息

型号SoC描述
10GWG21Q00020Qualcomm® APQ8096SG Embedded Platform @2.15GHz/1.593GHzSOM module with Qualcomm® APQ8096SG Embedded Platform, 64GB eMMC, 4GB POP LPDDR4 RAM, HDMI, 2 DSI, 3 CSI, USB 3.0, USB 2.0, UART, GPIO, SDIO, Wi-Fi + Bluetooth 4.1, GPS/GNSS, 2 PCIe 2.0 1-Lane
10GWH00000020N/ASOMDB2 carrier board
STK-VT6093-00A1Qualcomm® APQ8096SG Embedded Platform @2.15GHz/1.593GHzSOM-9X20 starter kit

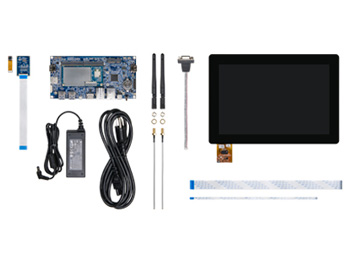

包装清单: SOM-9X20 module, SOMDB2 carrier board, VT6093 audio module, COM cable, AC adapter, Power cord, 2 Antennas for Wi-Fi & Bluetooth
