COMe-8X92

搭载1.2GHz威盛Nano® X2 E系列双核处理器

DX9显示核心,支持MPEG-2/WMV9/VC1/H.264解码加速

支持4GB 1066 DDR3 SDRAM内存

支持18/24位单通道 LVDS面板,1个DisplayPort接口及1个HDMI接口

支持4个USB 2.0接口及4个USB 3.0接口

概要数据资料下载订购

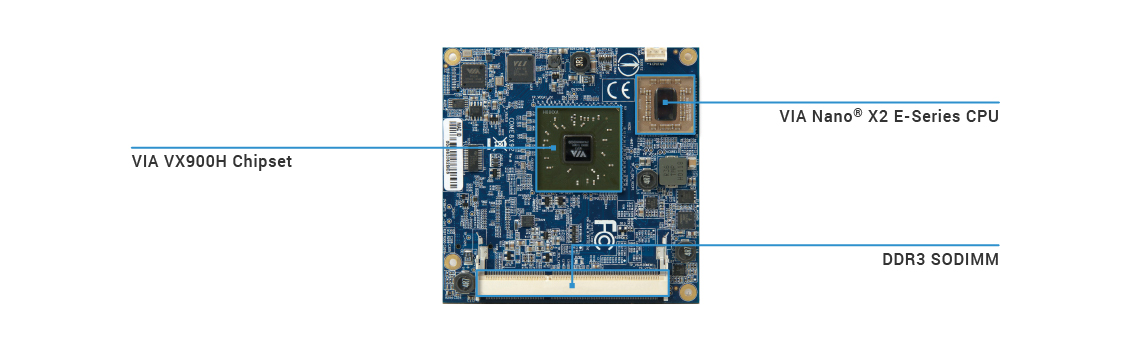

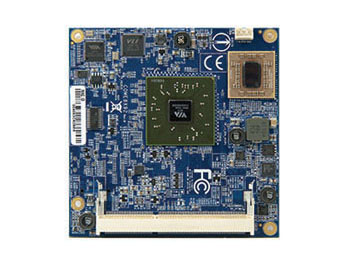

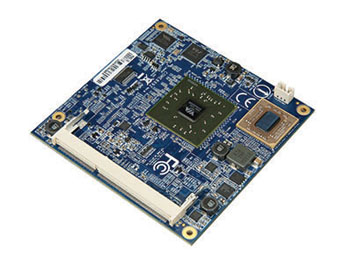

威盛COMe-8X92 COM Express®模块

威盛COMe-8X92是一款Type 6型COM Express®紧凑型模块,搭载高性能1.2GHz威盛Nano® X2 E系列双核处理器及威盛VX900H媒体系统芯片组。为医疗、高端游戏、工业自动化及数字标牌等关注动态应用细分市场的工业计算机及大型OEM客户提供强大、灵活的解决方案。

硬 件

威盛COMe-8X92尺寸为95mm x 95mm,完全符合由PCI工业计算机制造商协会(PICMG)开发的COM Express® 嵌入式板型标准。除了出色的灵活性,还可提供多I/O接口及显示连接选择。



软 件

威盛COMe-8X92可与Microsoft® Windows® 7、WES 7及流行的Linux操作系统兼容。并提供各种软件开发工具,包括威盛Smart ETK软件工具包。

扩展性

客户能够利用专属的开发工具,如多I/O评测主板,或利用威盛广泛的技术支持开发客制化主板。




点击此处下载COMe-8X92数据资料PDF版,或浏览以下信息:

产品型号COMe-8X92
处理器1.2GHz VIA Nano® X2 E-Series
芯片VIA VX900H Media System Processor
BIOSAMI BIOS, 4/8Mbit Flash memory
系统内存1 DDR3 1066 SODIMM slot
Up to 4GB memory size
板载存储2 SATA
显卡Integrated VIA C-9 HD DX9 3D/2D graphics with MPEG-2, WMV9, VC1 and H.264 video decoding acceleration
LANVIA VT6130 Gigabit Ethernet controller
音频1 HD audio digital interface
超级 I/OVIA VT1211 LPC super I/O
可支持扩展 I/O1 PCIe x4
1 PCIe x1
扩展 I/O4 USB 3.0
4 USB 2.0
1 HDMI
1 DisplayPort
1 VGA
1 Single-channel 18/24-bit LVDS panel
2 COM (TX/RX)
1 Gigabit Ethernet
1 Digital video output for external HDMI/LVDS/DVI transmitter or TV encoder
1 LPC
1 SMBus
1 S/PDIF-out
1 SDIO
1 I2C
1 Audio for Line-in, Line-out, Mic-in
操作系统Windows® 7, WES 7, Windows® CE, Linux
系统监控与管理CPU temperature reading, CPU fan speed reading, System voltage monitoring, Watch Dog Timer, Wake-on-LAN, System power management, AC power failure recovery
工作温度0°C ~ 50°C
存储温度-40°C ~ 70°C
工作湿度0% ~ 95% (non-condensing)
产品尺寸9.5cm x 9.5cm (3.73" x 3.73")
认证COM Express® type 6, compact module


COMe-8×92 文件

文件版本日期
设计指南v1.022016-06-17
快速入门手册v1.042017-03-24
用户手册v1.082017-03-24


COMe-8X92 订购信息

型号CPU描述
COMe-8X92VIA Nano® X2 E-Series @ 1.2GHzCOM Express Module with 1.2GHz VIA Nano® X2 E-Series CPU with HDMI, DisplayPort, VGA, LVDS, 4 USB 3.0, 4 USB 2.0, Gigabit Ethernet, 2 SATA, 2 PCIe, ATX power connector

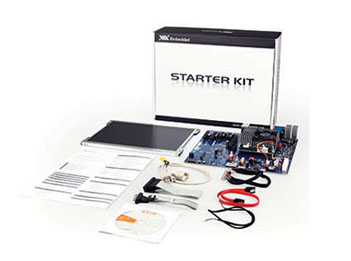

STK-C8X92-00A0VIA Nano® X2 E-Series @ 1.2GHzCOMe-8X92 Starter Kit
STK-C8X92-01A0VIA Nano® X2 E-Series @ 1.2GHzCOMe-8X92 Starter Kit with Panel

COMe-8X92 配件

型号描述

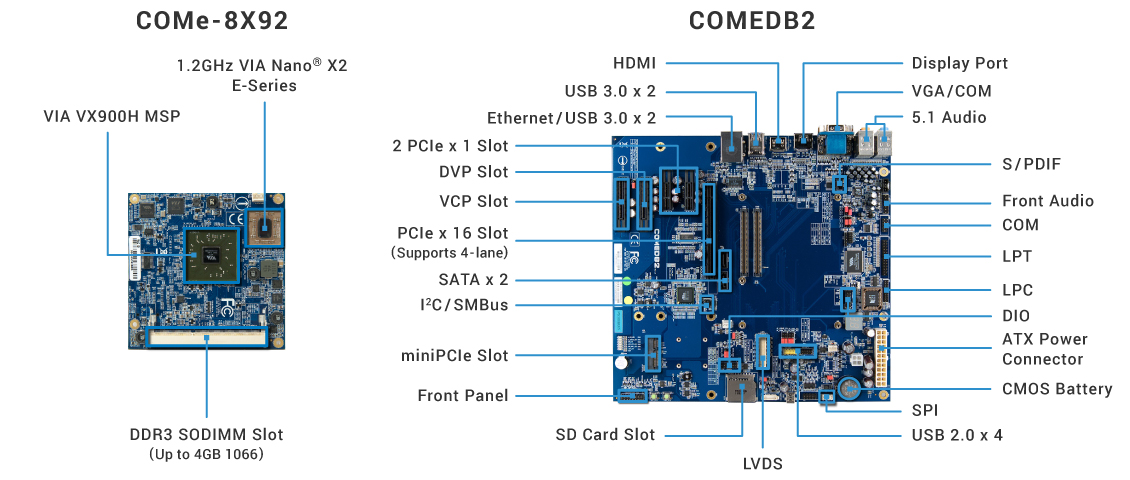

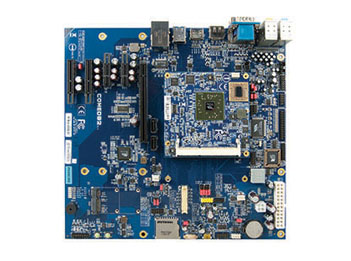

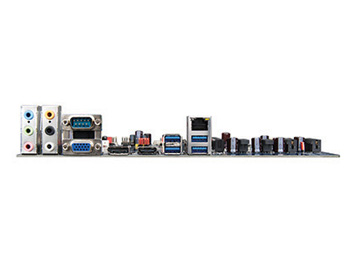

COMEDB2COMe-8X92 evaluation carrier board
99G42-01376AFansink for COMe-8X92
99G42-013886Heat Spreader for COMe-8X92
