13.8cm x 7.2cm超紧凑Pico-ITXe板型
无风扇1.2GHz威盛Eden® X4处理器
支持双千兆以太网
带MXM连接器的智能I/O拓展口
DirectX® 11 显示核心，支持MPEG-2/WMV9/VC1/H.264解码加速
威盛 EPIA-E900 Pico-ITXe 主板凭借其灵活的单板模块化设计，为车载、工业自动化及众多垂直市场应用的多样化超薄设备提供了通用平台。通过高速MXM连接器接口，用户可以快速地设计定制智能I / O扩展卡的特定应用程序，节省成本和加快产品上市。

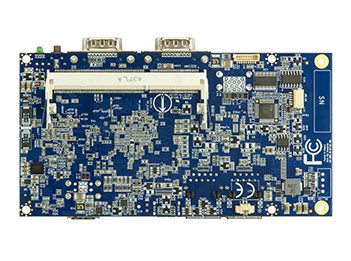

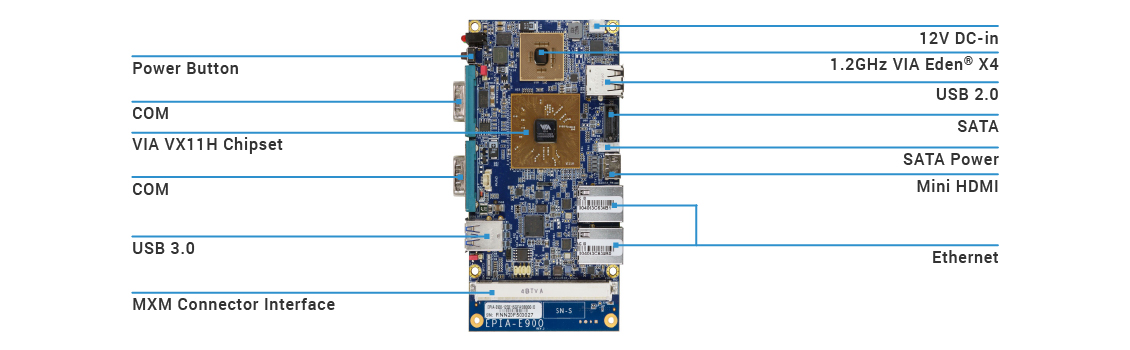

硬 件威盛 EPIA-E900基于尺寸仅13.8 cm x 7.2 cm的超薄Pico-ITXe板型，集成性能先进的1.2GHz 威盛 Eden® X4 处理器，采用多媒体能力卓越的威盛VX11H媒体系统芯片组。
软 件威盛 EPIA-E900能与 Windows® 10 IoT、Windows® 10, Windows® 8.1, Windows® 8, Windows® 7, WES 7及受欢迎的Linux系统兼容。同时，提供大部分的软件开发工具支持，包括威盛Smart ETK.

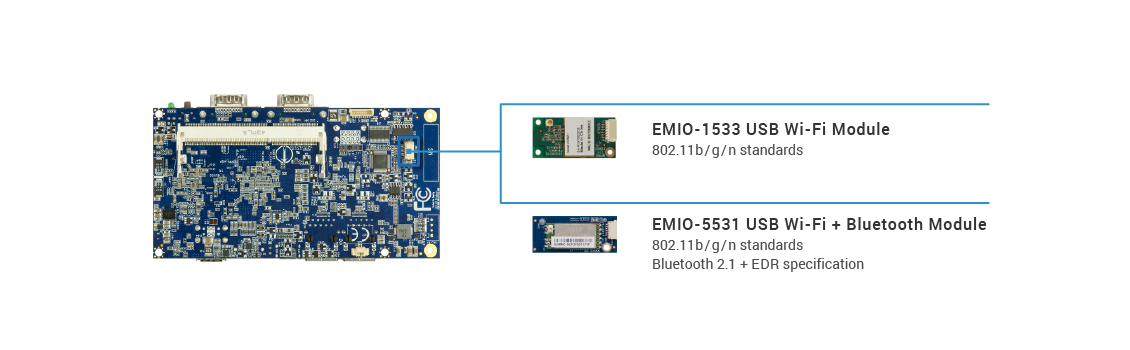

扩展性除了威盛 EPIA-E900的板载针脚以及可选威盛EMIO-1533 USB无线Wi-Fi模块，客户可以利用MXM连接器快速匹配他们特有的I/O扩展功能需求来创建一个客制化的智能I / O扩展卡。
MXM连接器支持一个SATA、四个USB 2.0 接口、一个DisplayPort或HDMI接口、一个单通道18/24-bit LVDS面板接口、一个DVP接口、一个HD Audio高清音频接口、一个COM口、一个PCIe x 4卡槽、一个Digital I/O (3GPI + 3GPO)接口、一个SMBus接口及一个SPI接口。
点击此处下载 EPIA-E900数据资料PDF版，或浏览以下信息：
| 型号 | EPIA-E900-12QE |
|---|---|
| 处理器 | 1.2GHz VIA Eden® X4 (Fanless) |
| 芯片 | VIA VX11H Media System Processor |
| BIOS | AMI Aptio UEFI BIOS, 32Mbit Flash memory |
| 系统内存 | 1 DDR3 1333 SODIMM socket Up to 8GB memory size |
| 板载存储 | 1 SATA connector |
| 显卡 | Integrated C-640 DX11 3D/2D graphics with MPEG-2, WMV9, VC1 and H.264 video decoding acceleration |
| LAN | 2 Realtek RTL8111G PCIe Gigabit Ethernet controllers |
| 音频 | Through MXM support |
| 超级 I/O | Fintek F81801U-1 |
| 扩展 I/O | MXM connector interface |

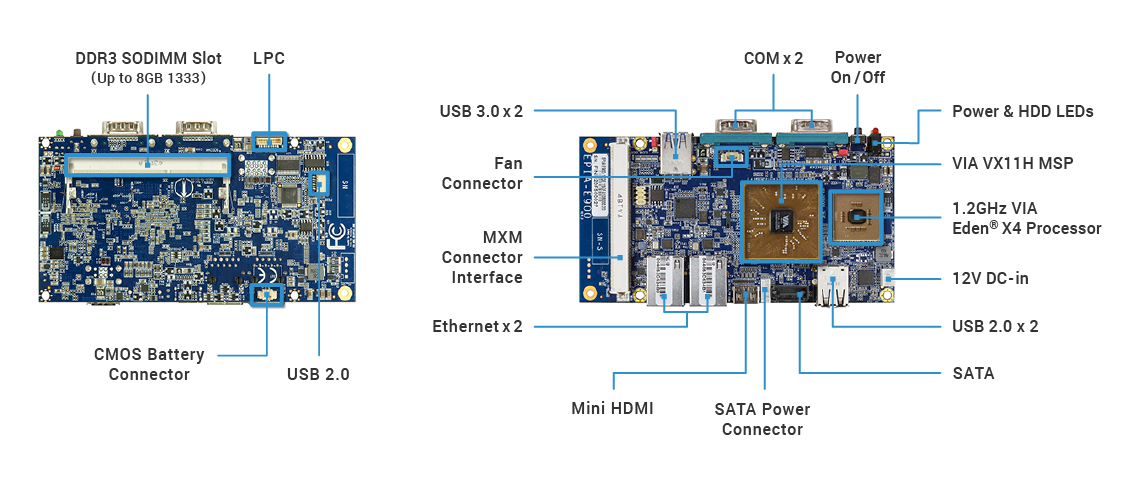

| MXM 连接器接口 | 1 SATA port 4 USB 2.0 ports 1 Display Port or HDMI port 1 Single channel 18/24-bit LVDS panel connector 1 COM port (from VX11) 1 DVP port 1 LPC 1 SMBus 1 SPI 1 Digital I/O (3GPI + 3GPO) 1 HD Audio (codec required) 1 System fan 1 PCIe x4 |
| 板载 I/O | 1 SATA connector 1 SATA power connector 1 USB pin header (supports EMIO-1533 Wi-Fi module) 1 Smart Fan pin header for CPU 1 DC-in connector |

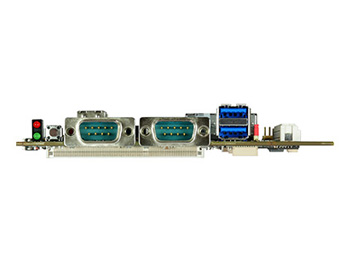

| 前面板 I/O | 2 USB 3.0 ports 2 COM ports 1 HDD LED 1 Power LED 1 Power button |

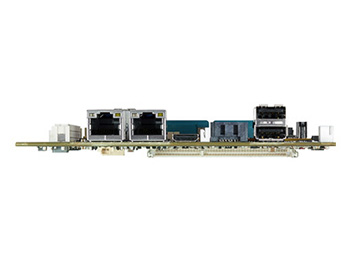

| 后面板 I/O | 2 USB 2.0 ports 1 Mini HDMI port 2 Gigabit Ethernet ports |
| 供电 | 12V DC-in |
| 操作系统 | Windows® 10/8.1/8/7, Win 10 IoT, WES 7, Linux |
| 系统检测与管理 | Wake-on-LAN, Keyboard Power-on, Timer Power-on, System power management, AC power failure recovery, Watch Dog Timer |
| 工作温度 | 0°C ~ 60°C |
| 工作湿度 | 0% ~ 95% (non-condensing) |
| 产品尺寸 | Pico-ITXe (13.8cm x 7.2cm, 5.4" x 2.8") |
| 认证 | CE/FCC |
| 文件 | 版本 | 日期 |
|---|---|---|
| 用户手册 | v1.01 | 2017-02-16 |
| UEFI Flash Tool 操作指引 | v2.2.10 | 2015-07-06 |
| 软件 | 版本 | 日期 |
|---|---|---|
| BIOS | v1.00 | 2015-10-08 |
| UEFI Flash Utility for DOS | v2.2.10 | 2015-07-06 |
| 驱动程式 | 版本 | 日期 |
|---|---|---|
| Smart ETK | ||
| SmartETK for Win 7 64bit | v1.0.0.33 | 2015-11-17 |
| SmartETK for Win 7 32bit | v1.0.0.33 | 2015-11-17 |
| Windows® 10 - 32/64bit | ||
| EMIO-5531 USB Wi-Fi + Bluetooth | v1.00 | 2016-11-01 |
| Ethernet | v10.028 | 2018-07-25 |
| Hyperion Pro 4 in 1 | v3.40b | 2016-01-22 |
| VGA 32bit | v32.00.00s | 2018-01-12 |
| VGA 64bit | v32.00.00s | 2018-01-12 |
| Windows® 8/8.1 - 32/64bit | ||
| Audio | v11.0700 | 2015-10-06 |
| EMIO-5531 USB Wi-Fi + Bluetooth | v1.00 | 2016-11-01 |
| EMIO-1533 USB Wi-Fi | v10.0.0.28 | 2013-11-19 |
| Ethernet | v8.065 | 2018-07-25 |
| Hyperion Pro 4 in 1 | v3.40b | 2015-10-06 |
| USB 3.0 | v4.90a | 2015-10-06 |
| VGA | v32.00.00s | 2018-01-12 |
| Windows® 7 - 32/64bit | ||
| 请于安装驱动程式之前先行安装Win7 Hofix | v1.00 | 2018-01-22 |
| Audio | v11.0700 | 2015-10-06 |
| EMIO-5531 USB Wi-Fi + Bluetooth | v1.00 | 2016-11-01 |
| Hyperion Pro 4 in 1 | v3.40b | 2015-10-06 |
| USB 3.0 | v3.20b | 2015-10-06 |
| VGA | v32.00.00s | 2018-01-12 |
| Ethernet | v7.119 | 2018-07-25 |
| 型号 | CPU | 描述 |
|---|---|---|
| EPIA-E900-12QE | VIA Eden® X4 @ 1.2GHz | Pico-ITXe Board with 1.2GHz VIA Eden® X4 CPU, Mini HDMI, 2 USB 3.0, 2 USB 2.0, 2 COM, 2 Gigabit Ethernet, 1 SATA, 12V DC-in |
| 零件編號 | 描述 |
|---|---|
| EMIO-1533-00A2 | VNT9271 IEEE 802.11 b/g/n USB Wi-Fi module with assembly kit and antenna |
| EMIO-5531-00A1 | VAB-820-W IEEE 802.11b/g/n USB Wi-Fi & Bluetooth module with assembly kit and antenna |
