SOM-6X50

800MHz威盛Cortex-A9芯片

支持MPEG-2和H.264视频解码高达1080P

支持6个UART和3个2.0 USB

支持HDMI和LVDS

可选择板载内置Wi-Fi模块和蓝牙模块

概要数据资料下载订购

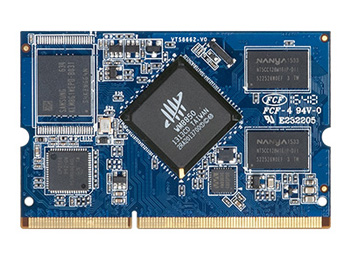

威盛SOM-6X50模块

威盛SOM-6X50是一个基于ARM架构的模块并搭载800MHz威盛Cortex-A9芯片,保障了高性能和丰富多媒体功能之间的平衡,其超紧凑设计和高度灵活封装适用于各种嵌入式系统应用,如交通、零售、医疗等众多物联网自动化和HMI应用等。

硬 件

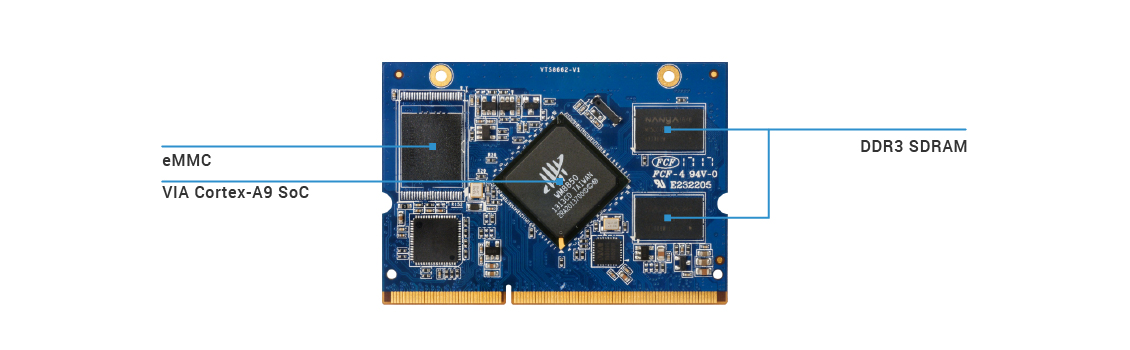

超紧凑威盛SOM-6X50模块尺寸仅为6.76cm x 4.3cm,内置8GB eMMC闪存和512 MB DDR3 SDRAM。另外此模块提供了丰富的I/O接口,显示扩展选项包括3个2.0 USB和接口,1个HDMI接口和一个单通道18/24-bit LVDS,6个UART,1个CSI视频输入端,10/100Mbps以太网口,11个GPIO接口和1个SD卡槽。


此外,威盛SOM-9X20模块通过1个集成2个无线连接器的组合模块提供多种无线连接性能,包括GNSS/GPS射频发射器、蓝牙4.1及Wi-Fi 802.11 a/b/g/n/ac。


软 件

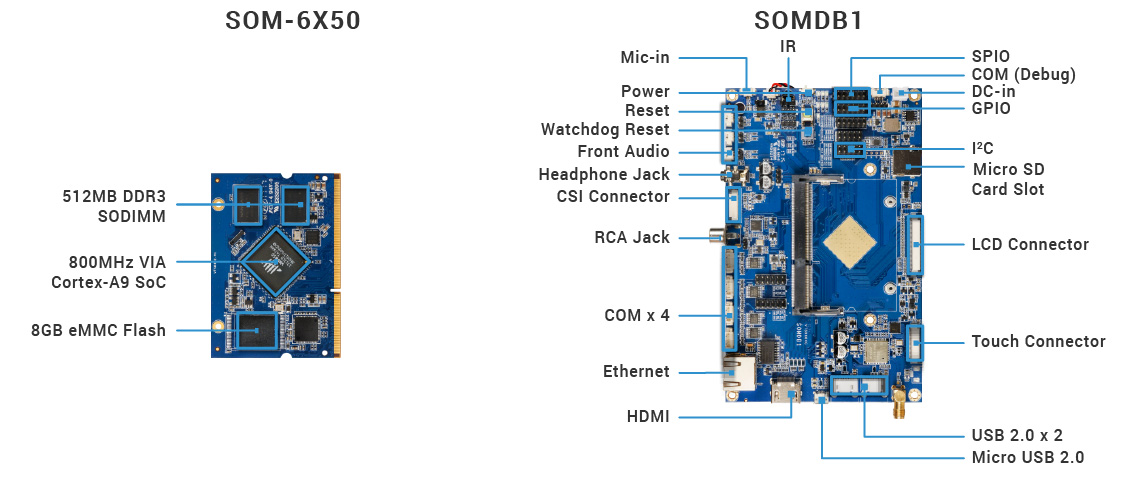

威盛SOM-6X50可提供kernel (3.4.5) 及引导程序原始码的Linux BSP软件工具包,其它功能包括一个帮助调整kernel及支持威盛SOMDB1开发基板界面的Tool Chain和其他硬件功能。

同时,威盛还提供整套软件客制化服务,帮助客户加快上市时间,降低开发成本。

扩展性

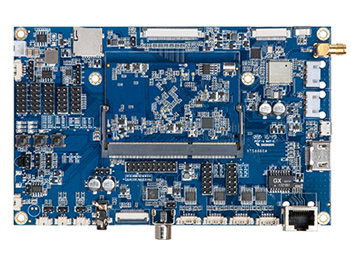

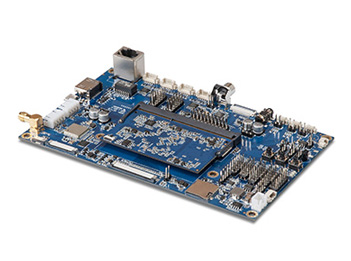

客户可以利用我们接口丰富的评测底板和业内一流的技术支持能力开发客制化架构主板。

想要了解更多内容,请下载 威盛智能显示屏开发套件 产品手册。



点击此处下载SOM-6X50数据資料PDF版,或浏览以下信息:

型号SOM-6X50
处理器800MHz VIA Cortex-A9 SoC
系统内存512MB DDR3 SDRAM
板载存储8GB eMMC Flash Memory
Boot Loader512KB SPI Flash ROM
显卡Mali-400 SP GPU
2 integrated, independent 3D/2D graphics processing units
Graphics engine supporting OpenGL® ES 2.0 hardware acceleration
Supports MPEG-2 and H.264 video decoding up to 1080p
LANRealtek RTL8201 10/100 base-TX PHY chip
音频Wolfsen WM8960 I2S Audio Codec
HDMIIntegrated HDMI 1.4 Transmitter
USB to UARTCP2108-B02-GM USB to UART 4-port controller
扩展 I/O1 HDMI or Single-Channel LVDS
1 DVO
1 DVI
3 USB 2.0 ports
6 UART (5 TX/RX,RTS/CTS, 1 Debug TX/RX)
11 GPIO
1 10/100Mbps Ethernet port
3 I2C
1 SDIO
2 SPI
4 PWM
1 Line-in, Line-out, Mic-in
1 Headphone-out
操作系统Linux 3.4.5
工作温度0°C ~ 60°C
操作湿度0% ~ 95% (non-condensing)
产品结构6.76cm x 4.8cm (2.66" x 1.89")


SOM-6X50 文件

文件版本日期
用户手册v1.022018-08-22
设计指南v1.012018-08-23


SOM-6X50 订购信息

型号SoC描述
00GJQ10E00020VIA Cortex-A9 SoC @ 800MHzSOM module with 800MHz VIA Cortex-A9 SoC, 8GB eMMC, 512 SPI ROM, 512MB DDR3 SDRAM, 1 HDMI or Single-Channel LVDS, DVO, CSI, 3 USB 2.0, 6 UART, GPIO, 10/100Mbps Ethernet
STK-SOM6X50-00A1N/ASOM-6X50 starter kit

包装清单: SOM-6X50 module, SOMDB1 carrier board, 7" LCD touch panel, 2 USB cables, COM cable, Speaker, Antenna for Wi-Fi
