ETX-8X90-10GR

搭载威盛1.06GHz Eden® X1处理器

兼容Win7, WinCE 6.0, Win XP, DOS

VIA Padlock® 安全加密技术

DirectX® 9显示核心,支持MPEG-2/WMV9/VC1/H.264解码加速

长达5年的技术服务支持

概要数据资料下载订购

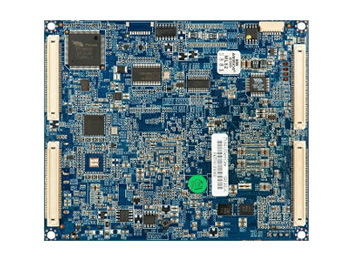

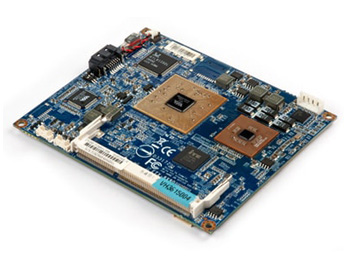

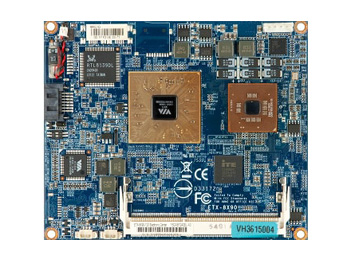

威盛ETX-8X90-10GR ETX® 模组

作为高性能、低功耗的嵌入式模组,VIA ETX-8X90-10GR模组是一款高度集成的嵌入式多媒体模组,提供原生ISA/PCI界面,支持传统的扩充卡和应用。搭载1.06GHz 威盛x86平台 Eden® X1处理器,该模组拥有超低功耗,可提供行业领先的运算及多媒体效能,并为现有的ETX设备提供便捷的升级通道,是医疗、测试与测量、工业自动化及运输等各种嵌入式应用的理想平台。

硬 件

威盛ETX-8X90-10GR模组尺寸为9.5 x 11.4cm,符合ETX(Embedded Technology eXtended)嵌入式模块板型行业标准,可提供多种连接及扩展选择。



软 件

威盛ETX-8X90-10GR模组可与Microsoft® Windows® 7、Windows® XP、Windows® CE 6.0、WES 7及流行的Linux操作系统兼容,并提供各种软件开发工具包,包括威盛Smart ETK软件套件。

应用

威盛ETX-8X90-10GR模组是具市场竞争优势的HMI应用系统,完全符合3D效能需求并采用平滑、低功耗的2D UI封装技术。威盛Eden® X1处理器平台还提供理想的升级换代,在提升系统性能的同时保持近乎相同的超低功耗,为客户提供极具竞争力的价格。



点击此处下载 ETX-8X90-10GR 数据资料PDF版,或浏览以下信息:

产品型号ETX-8X90-10GR

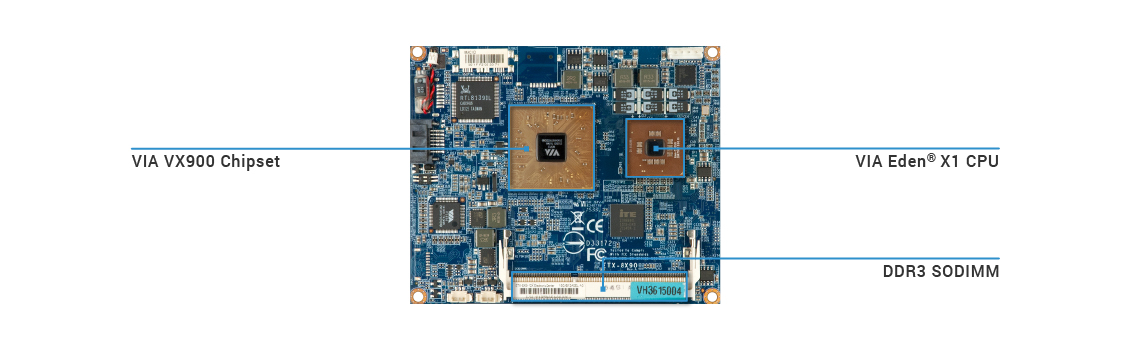

处理器1.06GHz VIA Eden® X1
芯片VIA VX900 Media System Processor
BIOSAMI BIOS, 8Mbit Flash memory
系统内存1 DDR3 1066 SODIMM slot
Up to 4GB memory size
板载存储1 SATA
1 IDE (2nd optional)
显卡Integrated VIA C-9 HD DX9 3D/2D graphics with MPEG-2, WMV9, VC1 and H.264 video decoding acceleration
LANRealtek RTL8139DL 10/100M Ethernet controller
音频1 HD audio digital interface (supports Line-in, Line-out, Mic-in)
超级 I/OFintek F71869ED
可支持扩展 I/O2 PCI
左面板 I/O1 SATA connector
2 Mini USB 2.0 ports (optional)
1 Micro SD card slot (optional)
可支持 I/O4 USB 2.0 ports
1 VGA
1 Dual-channel 18-bit/24-bit LVDS panel
2 UART
1 10/100Mbps Ethernet
2 IDE (master mode only) (1 optional)
1 SMBus
1 I2C
1 ISA (no DMA transfer support)
操作系统Windows® 7, Windows ®XP, Windows® CE 6.0, WES 7, Linux
供电模式AT mode supported
系统监控与管理AC power failure recovery, CPU temperature reading, CPU fan speed reading,
System power management, System voltage monitoring, Wake-on-LAN,
Watchdog Timer
工作温度0°C ~ 60°C
工作湿度0% ~ 95% (non-condensing)
产品尺寸9.5cm x 11.4cm (3.7" x 4.5")
认证ETX 3.0 (*2nd IDE optional)

ETX-8X90-10GR 文件

文件版本日期
用户手册v1.032019-04-08


ETX-8X90-10GR 订购信息

型号CPU描述
ETX-8X90-10GR1.06GHz VIA Eden® X1ETX-8X90-10GR module with 1.06GHz VIA Eden® X1 CPU with VGA, LVDS, 4 USB 2.0, COM, 10/100Mbps Ethernet, SATA, IDE, 2 PCI, ATX power connector

ETX-8X90-10GR 配件

型号描述

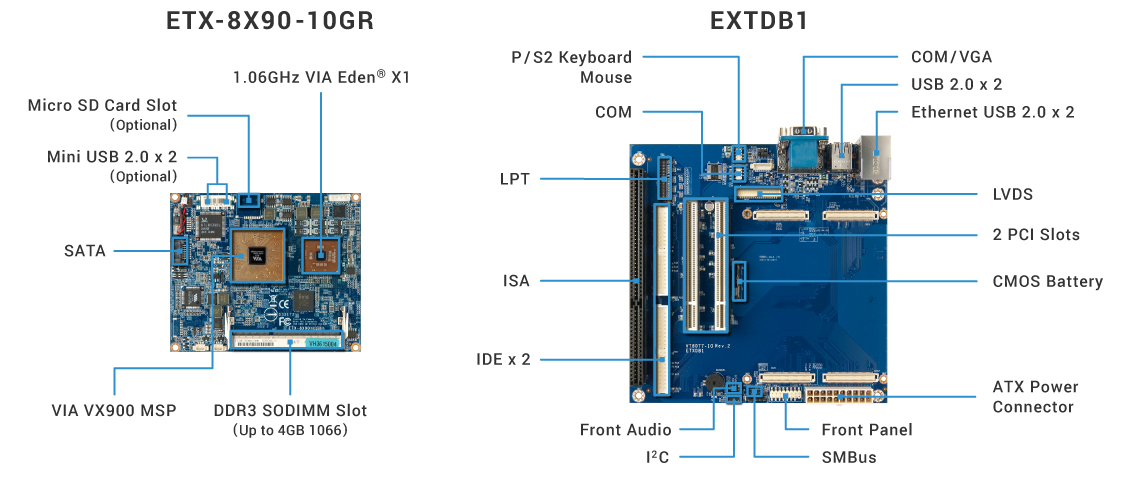

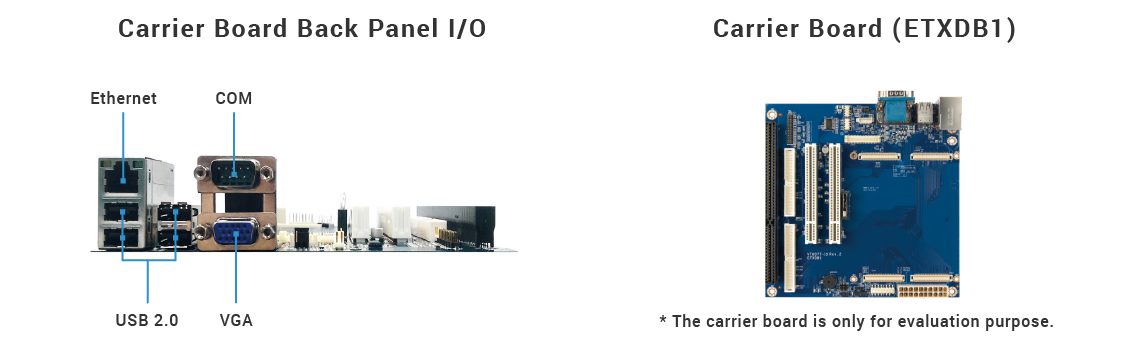

ETXDB1ETX-8X90-10GR evaluation carrier board
99G42-01473QHeatsink for ETX-8X90-10GR
99G42-100032Heat spreader for ETX-8X90-10GR
