VB7009

17cm x 17cm紧凑型Mini-ITX主板

可选择搭载威盛Eden® X4 处理器、威盛C7®-D处理器或威盛C7®处理器

DX9图形显示核心,支持MPEG-2/WMV9/VC1/H.264解码加速

丰富的I/O接口及连接性能

最多支持6个COM接口

概要数据资料下载订购

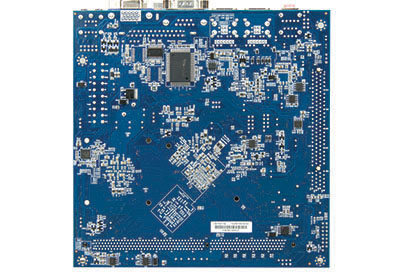

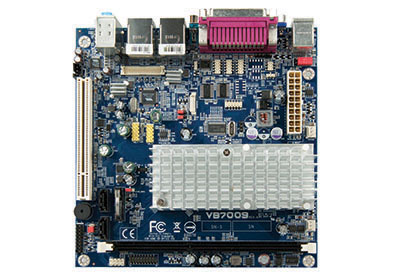

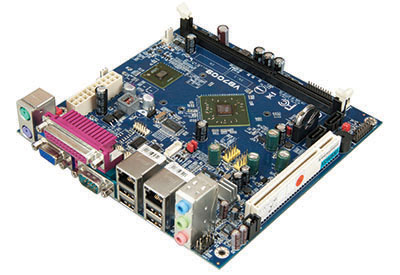

威盛VB7009 Mini-ITX主板

威盛 VB7009 Mini-ITX 主板是一款小型嵌入式主板,专为 POS 机和自助服务终端设计。该主板拥有多种处理器可选配,从无风扇1.0GHz威盛C7®处理器到功能更加强大的1.2GHz 四核威盛 Eden® X4 处理器都可搭载。威盛VB7009主板具有灵活性,可满足各种嵌入式计算的需求。


硬 件

威盛VB-7009主板基于17cm x 17cm的Mini-ITX板型,集成威盛VX900H MSP媒体系统芯片组,拥有丰富的I/O接口及连接性能,包括板载VGA接口、双通道LVDS接口,最多支持3个COM接口及8个USB 2.0接口。



软 件

威盛VB7009可与Windows® 7、Windows® CE 6.0、Windows® CE 6.0、Windows® CE 5.0、Windows® XP及流行的Linux操作系统兼容。并提供各种软件开发工具,包括威盛Smart ETK软件工具包。

扩展性

威盛VB7009可通过集成可选的高速Wi-Fi模块及I/O扩展卡进一步增强功能。


应用

威盛VB7009可为各种POS机及自助查询终端应用提供可靠、灵活的解决方案。




点击此处下载VAB7009数据资料PDF版,或浏览以下信息:


型号VB7009
处理器

-12QCE: 1.2GHz VIA Eden X4 (Fanless)

-16: 1.6GHz VIA C7®-D (with fan)

-10E: 1.0GHz VIA C7® (fanless)

芯片VIA VX900 Media System Processor
BIOSAMI BIOS, 8Mbit Flash memory
系统内存

1 DDR3 1066 DIMM slot

Up to 4GB memory size

板载存储2 SATA connectors
显卡Integrated VIA C-9 HD DX9 3D/2D graphics with MPEG-2, WMV9, VC1 and H.264 video decoding acceleration
LAN2 VIA VT6130 PCIe Gigabit Ethernet controller
音频VIA VT1708S High Definition Audio Codec
超级 I/OAndroid 8.0, Linux Kernel 3.18.44
扩展 I/O1 PCI slot

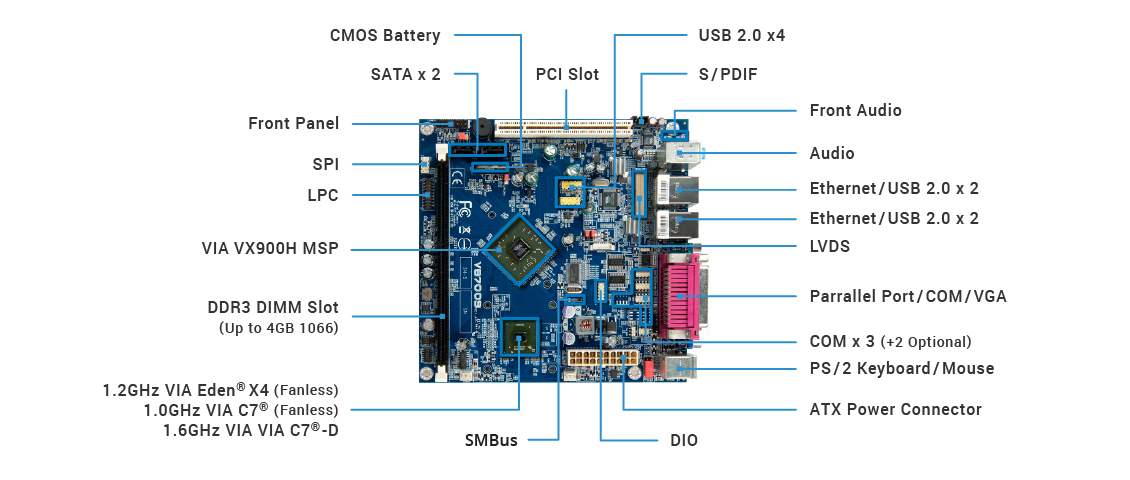

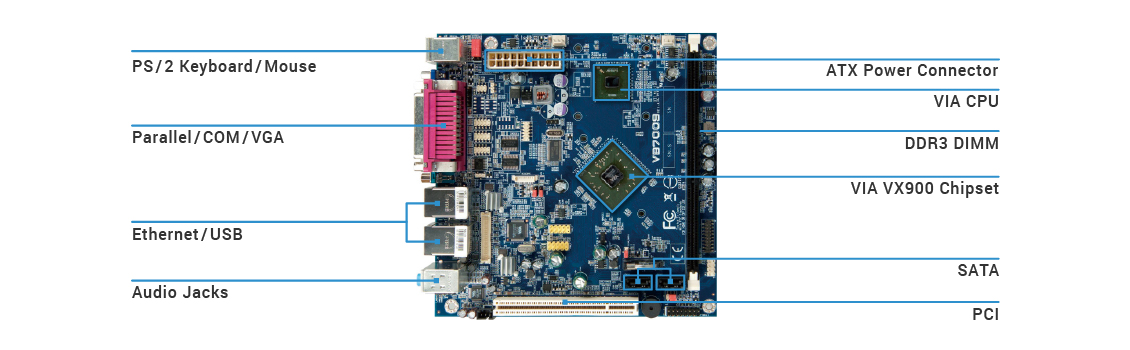

板载 I/O

2 SATA connectors

2 USB 2.0 pin headers for 4 ports

1 Dual-channel 18/24 bit LVDS panel connector

1 LVDS panel power selector (5V/3.3V)

1 LVDS inverter pin header

1 LVDS inverter power selector (5V/12V)

5 COM port pin headers 2 optional (powered with selectable 5V/12V)

1 LPC pin header

1 SMBus pin header

1 S/PDIF-out connector

1 Digital I/O pin header (4 GPI + 4 GPO)

1 Front audio pin header for Line-out, Mic-in

2 Smart Fan pin headers for CPU and system

1 ATX power connector

1 PCI slot

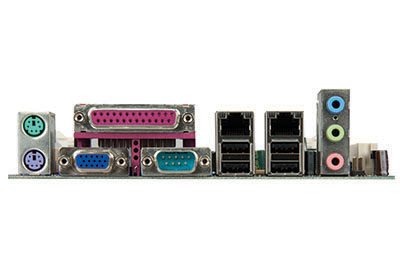

后面板l I/O

4 USB 2.0 ports

1 VGA port

1 COM port

1 Parallel port

2 Gigabit Ethernet ports

3 Audio jacks: Line-in, Line-out, and Mic-in

2 PS/2 keyboard/mouse ports

供电ATX power connector
操作系统Windows® 7, WES 7, Windows® CE, Linux, POSReady 7
系统监控与管理

AC power failure recovery, RTC timer to power on, Wake-on LAN, Wake-on keyboard,

Wake-on mouse

工作温度0°C ~ 60°C
工作湿度0% ~ 95% (non-condensing)
产品尺寸Mini-ITX (17cm x 17cm, 6.7" x 6.7")
认证CE/FCC


VB7009 软件

文件版本日期
用户手册v1.202020-03-11

VB7009 BIOS / BIOS Flash Utility

软件版本日期
BIOS (VB7009-12QCE)v2.012015-08-04
BIOS (VB7009-12XC)v1.032012-04-27
BIOS (VB7009-16, VB7009-10E)v1.042012-04-27
BIOS Flash Utility for DOSv1.054a2013-05-22

VB7009 驱动程式下载

驱动程式版本日期
Windows® 7 64bit
请于安装驱动程式之前先行安装Win7 Hofixv1.002018-01-10
Audiov8.700e2010-08-04
EMIO-5531 USB Wi-Fi + Bluetoothv1.002016-11-01
Ethernetv1.452016-08-05
Hyperion Pro 4 in 1v3.20a2009-11-26
VGAv24.16.01n2018-01-10
Windows® 7 32bit
请于安装驱动程式之前先行安装Win7 Hofixv1.002018-01-10
Audiov8.700e2010-08-04
EMIO-5531 USB Wi-Fi + Bluetoothv1.002016-11-01
Ethernetv1.452016-08-05
Hyperion Pro 4 in 1v3.20a2009-11-26
VGAv24.16.01n2018-01-10
Windows® XP 32bit
请于安装驱动程式之前先行安装Win7 Hofixv1.002016-08-22
Audiov8.700e2010-08-04
Ethernetv1.71a2016-08-05
Hyperion Pro 4 in 1v3.20a2009-11-26
USB 2.0v2.702005-09-27
VGAv20.16.01h2018-01-12
Windows® CE8
Windows® CE8 BSPv.8.0.02015-08-14
Windows® CE7
Windows® CE7 BSPv7.0.32015-08-14
Windows® CE6
Windows® CE6 BSPv6.01.482010-09-02
Windows® CE5
Windows® CE5 BSPv5.01.482010-11-29



VB7009 订购信息

型号CUP描述
VB7009-12QCEVIA Eden® X4 @ 1.2GHzMini-ITX Board with 1.2GHz VIA Eden X4 E-Series CPU with VGA, LVDS, 8 USB 2.0, 6 COM, 2 Gigabit Ethernet, 2 SATA, PCI slot, ATX connector
VB7009-16VIA C7®-D @ 1.6GHzMini-ITX Board with 1.6GHz VIA C7®-D CPU with VGA, LVDS, 8 USB 2.0, 4 COM, 2 Gigabit Ethernet, 2 SATA, PCI slot, ATX connector
VB7009-10EVIA C7® @ 1.0GHzMini-ITX Board with 1.0GHz VIA C7® CPU with VGA, LVDS, 8 USB 2.0, 4 COM, 2 Gigabit Ethernet, 2 SATA, PCI slot, ATX connector

VB7009 配件


型号描述
电源板
PWB-M120120W DC-DC power board, voltage range from 12V – 24V
无线模块

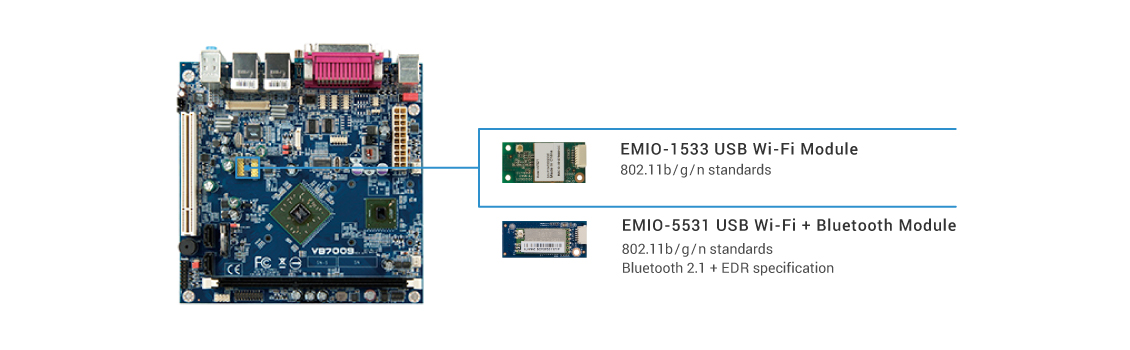

EMIO-1533-00A2VNT9271 IEEE 802.11 b/g/n USB Wi-Fi module with assembly kit and antenna
EMIO-5531-00A1VAB-820-W IEEE 802.11b/g/n USB Wi-Fi & Bluetooth module with assembly kit and antenna
