超精简型3.5寸单板计算机板型
搭载无风扇1.06GHz威盛Eden® X1处理器
主板搭载1GB DDR3 SDRAM
DX9图像具有MPEG-2/ WMV9/VC1/H.264解码加速
5个千兆以太网接口

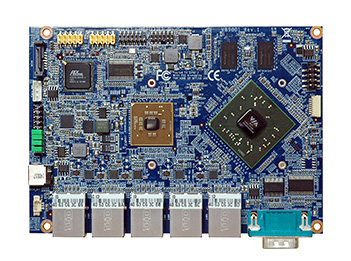

威盛VB9001 3.5寸 SBC（单板计算机）结合了高性能无风扇1.06GHz威盛Eden® X1处理器，以及威盛VX900媒体系统处理器的高级多媒体功能。凭借5个千兆以太网接口，威盛VB9001能够为网络安全、分布式控制系统（DCS）和监控设备提供一个理想的平台。

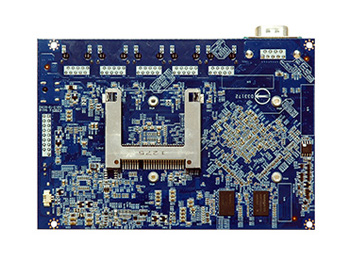

硬 件这款超紧凑3.5寸 单板计算机威盛VB9001外观尺寸仅为14.6cm x 10.2cm，主板搭载1GB DDR3 SDRAM，具有丰富I/O接口和连接选项功能，包括2个USB2.0接口、5个千兆以太网接口和1个COM接口，此外主板还搭载了VGA和DIO（4GPI+4GPO）排针。存储选项包括1个SATA连接器和1个CFast卡槽。
软 件威盛VB9001可兼容Windows® 7, Windows® CE 5.0 和 QNX。并能提供一系列软件开发工具包，如威盛Smart ETK工具包。
扩展性除了主板搭载排针外，客户可选择威盛EMIO-5531USB Wi-Fi +蓝牙模块来增加无线连接功能。

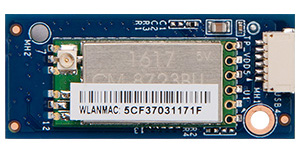

EMIO-5531 USB Wi-Fi + 蓝牙模块
应用威盛VB9001凭借特殊的I/O接口和5个千兆以太网接口的连接选择，非常适用于边缘网关应用和小规模多个IP摄像机安全监视场景。
想要了解有关VB9001如何运用于智能工业物联网解决方案更多内容，请下载 威盛VB9001防火墙安全平台 产品手册以及 威盛VB9001工业数据采集&分析平台 产品手册.
点击此处下载VB9001数据資料PDF版，或浏览以下信息：
| 型号 | VB9001 |
|---|---|
| 处理器 | 1.06GHz VIA Eden® X1 (Fanless) |
| 芯片 | VIA VX900 Media System Processor |
| BIOS | AMI Aptio UEFI BIOS, 8Mbit Flash memory |
| 系统内存 | 1GB DDR3 SDRAM onboard |
| 存储 | 1 SATA connector 1 CFast slot |
| 显卡 | Integrated VIA C-9 HD DX9 3D/2D graphics with MPEG-2, WMV9, VC1 and H.264 video decoding acceleration |
| LAN | 5 Realtek RTL8111G PCIe Gigabit Ethernet controllers |
| 板载 I/O | 1 SATA connector 1 SATA power connector 1 VGA pin header 2 USB 2.0 pin headers for 4 ports 1 Digital I/O pin header (4 GPI + 4 GPO) 1 Fan pin header |

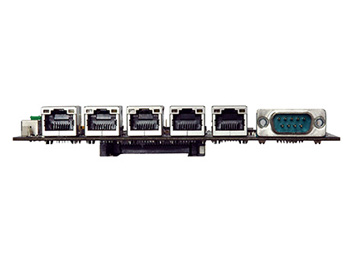

| 后面板 I/O | 1 COM port 5 Gigabit Ethernet ports 1 DC-in jack |
| 供电 | 5V DC-in |
| 操作系统 | Windows 7, Windows CE 5.0, QNX |
| 威盛Smart ETK | BIOS flash tool, Hardware monitor, Watchdog timer, GPIO |
| 工作温度 | 0°C ~ 60°C |
| 工作湿度 | 0% ~ 95% (non-condensing) |
| 产品尺寸 | 3.5" SBC (14.6cm x 10.2cm, 5.7’’ x 4’’) |
| 认证 | CE, FCC |
| 文件 | 版本 | 日期 |
|---|---|---|
| 用户手册 | v1.01 | 2018-03-13 |
| 驱动程式 | 版本 | 日期 |
|---|---|---|
| BIOS | v1.02 | 2017-10-03 |
| BIOS Flash Utility for DOS | v3.09 | 2017-09-27 |
| 驱动程式 | 版本 | 日期 |
|---|---|---|
| Windows® 7 32bit | ||
| 请于安装驱动程式之前先行安装Win7 Hofix | v1.00 | 2018-01-10 |
| Ethernet | v7.119 | 2018-07-25 |
| Hyperion Pro 4 in 1 | v3.40b | 2015-10-06 |
| VGA 32bit | v24.16.01n | 2018-01-12 |
| Windows® 7 64bit | ||
| 请于安装驱动程式之前先行安装Win7 Hofix | v1.00 | 2018-01-10 |
| Ethernet | v7.119 | 2018-07-25 |
| VGA 64bit | v24.16.01n | 2018-01-12 |
| Windows® CE5 | ||
| Windows® CE5 BSP | v5.01 | 2016-08-05 |
| 型号 | CPU | 描述 |
|---|---|---|
| VB9001-10E | VIA Eden® X1 @ 1.06GHz | 3.5" SBC Board with 1.06GHz VIA Eden® X1 CPU, VGA, 4 USB 2.0, 1 COM, DIO, 5 Gigabit Ethernet, 1 SATA, 1 CFast slot, 5V DC-in 包装清单: VB9001 board, SATA cable with SATA power, VGA cable |
| 型号 | 描述 |
|---|---|
| 无线模块 | |
| 00GO27100BU2B0D0 | VNT9271 IEEE 802.11b/g/n USB Wi-Fi dongle |
| EMIO-5531-00A1 | VAB-820-W IEEE 802.11 b/g/n USB Wi-Fi + Bluetooth module with assembly kit and antenna |
