VAB-1000

搭载1.0GHz高性能威盛Elite E1000 Cortex-A9 处理器

先进的2D/3D显示核心及视频引擎,支持Open GL ES 3.0硬件加速

拥有1个Mini HDMI输出接口

提供Android 4.4.2软件开发包(BSP),包含威盛Smart ETK嵌入式工具包,加快产品开发

互动式自助查询终端、数字标牌及人机界面(HMI)的理想选择

概要数据资料下载订购

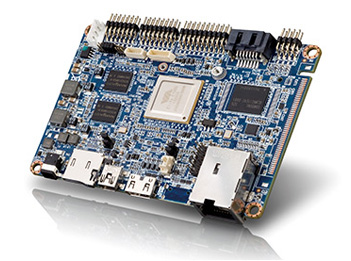

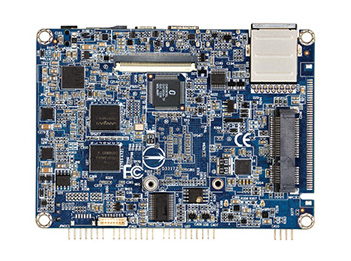

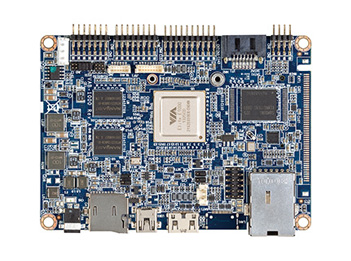

威盛VAB-1000 Pico-ITX主板

紧凑型威盛VAB-1000主板搭载1.0GHz双核威盛Elite E1000 Cortex-A9处理器,拥有流畅的2D/3D图形及全高清视频引擎、丰富的连接接口及网络性能以及先进的软件开发工具。适用于各种互动式自助查询终端、数字标牌、人机界面(HMI)及物联网和M2M领域应用。


硬 件

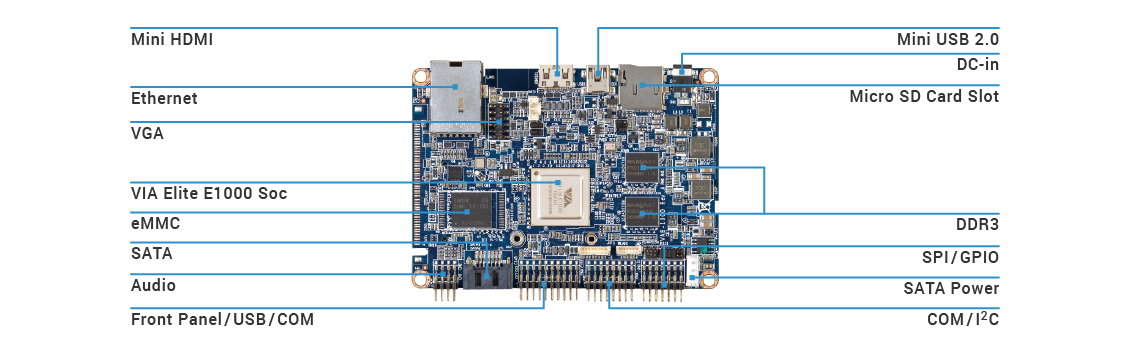

VAB-1000主板基于小巧的Pico-ITX板型,尺寸为10cm x 7.2 cm,拥有丰富的I/O接口及连接性能。



软 件

威盛VAB-1000软件开发包(BSP)提供Android 4.4.2及包含多个应用程序接口的威盛Smart ETK嵌入式工具包,其中包括防止系统崩溃的Watchdog定时器(WDT)、GPIO接口、COM接口、RTC自动电源开关及1个例程应用。同时,还提供一套完整的软件客制化服务,帮助客户加快产品上市时间,将开发成本降低。

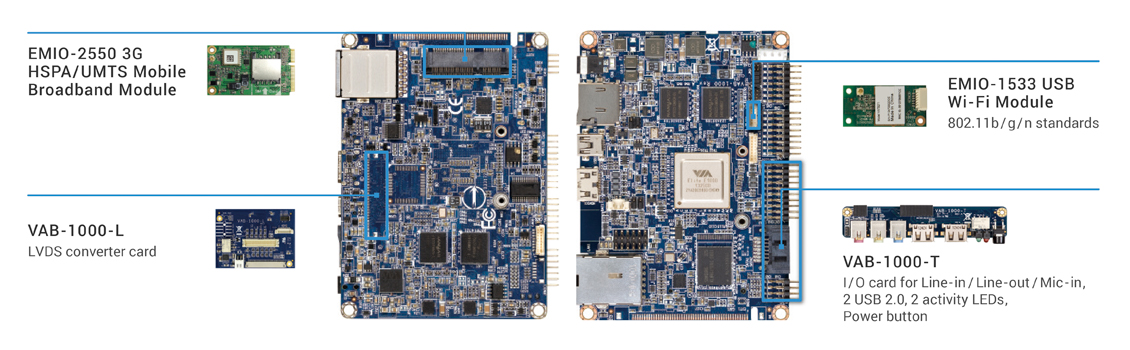

扩展性

主板拥有1个VAB-1000-T I/O扩展卡,搭载多个I/O接口:包括1个音频输入接口、1个音频输出接口、1个麦克风插孔接口、2个USB接口、1个LED电源指示灯、1个电源开关按钮、1组COM接口的针脚(仅支持TX/RX)、3个板对板连接器、1个USB板对板连接器。


h-applications.png 应用范围

威盛VAB-1000主板拥有强大的3D显示及高清视频性能、灵活的I/O连接及先进的软件开发工具,为在紧凑型、耐用系统中打造基于Android架构的互动式自助查询终端、家庭自动化设备、数字标牌及其他人机界面(HMI)解决方案提供所有关键组件。


1.png 解决方案

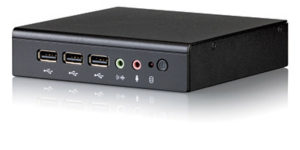

威盛ARTiGO A900及提供完整的基于VAB-1000主板的系统解决方案。




点击此处下载VAB-1000数据資料PDF版,或浏览以下信息:

型号VAB-1000
处理器1.0GHz VIA Elite E1000 Cortex-A9 dual-core SoC
系统内存2GB DDR3 SDRAM onboard
板载存储4GB eMMC Flash memory
显卡3 integrated, independent 3D/2D and video processing units
VIA graphics engine supporting OpenGL® ES 3.0 hardware acceleration
Supports MPEG-2, VC-1and H.264 video decoding up to 1080p
LANRealtek RTL8111G Gigabit Ethernet controller
音频Wolfson WM8960 Audio Codec
HDMIIntegrated HDMI 1.4 transmitter
扩展 I/O1 miniPCIe slot

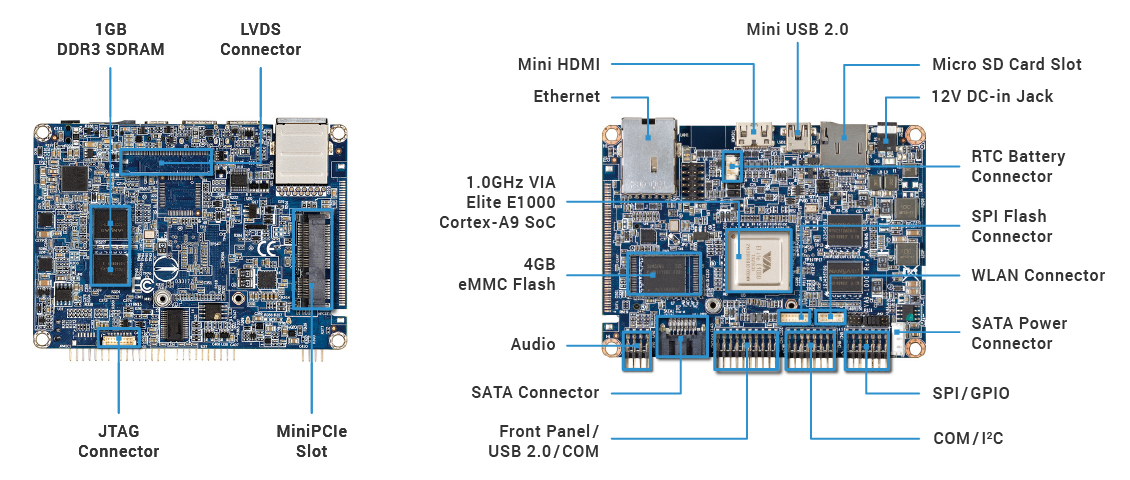

板载 I/O1 SATA connector
1 SATA power connector with +12V/+5V select jumper for SSD
1 USB pin header for Wi-Fi module
1 Dual-channel 18/24-bit LVDS panel connector
1 Front panel pin header for 2 USB 2.0 ports, 1 COM (TX/RX) port, power-on and 2 activity LED indicators
1 Miscellaneous pin header for 2 COM (TX/RX) ports or 3 I2C
1 Miscellaneous pin header for SPI and Digtal I/O (2 GPI + 2 GPO)
1 JTAG pin header (for debugging)
1 SPI Flash pin header
1 Audio pin header for Line-in, Line-out, Mic-in
1 miniPCIe slot
前面板 I/O (with VAB-1000-T)2 USB 2.0 ports
3 Audio jacks: Line-in, Line-out and Mic-in
1 Power on/off button with built-in LED
1 SSD activity LED indicator
1 USB/COM LED indicator

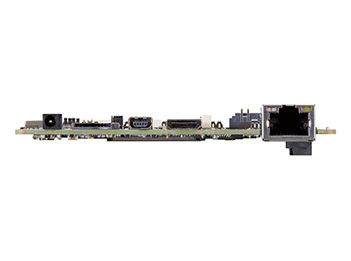

后面板 I/O1 Mini USB 2.0 port
1 Mini HDMI port
1 Gigabit Ethernet port
1 Micro SD card slot
1 DC-in jack
供电12V DC-in
操作系统Android 4.4.2, Kernel 3.10.0
工作温度0°C ~ 60°C
工作湿度0% ~ 95% (non-condensing)
产品尺寸Pico-ITX (10cm x 7.2cm, 3.9" x 2.8")


VAB-1000 文件

文件版本日期
用户手册v1.122018-05-18
Android 开发指南 for BSP v3.0.7v1.052015-07-31
Android 评测指南 for EVK v3.0.7v1.022015-07-31
Smart ETK 程序设计指南v1.012015-07-31

VAB-1000 软件下载

軟體版本日期
Android 4.4.2 Board Support Package (BSP) (4.7GB)v3.0.72015-07-30
Android 4.4.2 Evaluation Kit (EVK) (629.4MB)v3.0.72015-07-30


重要: 一旦下载该系列软件包,表明您已同意软件许可协议。如您不同意软件协议的任何条款和条件,请不要继续下载该软件。



  • U-Boot version: 2013.07

  • Kernel version: 3.10.0

  • Evaluation image: Android KitKat 4.4.2

  • Support eMMC boot

  • Support Micro SD Card, SATA, and eMMC storage

  • Support Mini HDMI (Max resolution: 1920×1080) or LVDS single display

  • Support Mini HDMI audio output

  • Support AUO LVDS resistive touch panels (through USB interface)

    • AUO 10.4″ G10XVN01.0 (1024×768)

    • AUO 7″ G070VW01 (800×600)

  • Support 2 UART, UART1 as debug port

  • Support Gigabit Ethernet

  • Support Line-out and Mic-in

  • Support USB: keyboard, mouse, flash drive, UVC camera

  • Support EMIO-1533 USB Wi-Fi module

  • Support EMIO-1541 miniPCIe Wi-Fi module

  • Support 1080p hardware video decoding for H.264, VC-1, MPEG-4, MPEG-2, VP8

  • Support system bar auto hide when set FULL_SCREEN

  • Support Smart ETK v0.0.18: Watchdog, Wake On LAN, RTC wake-up, GPIO, UART, I2C, suspend, restart

(Bold font highlights the changes in this BSP release.)




VAB-1000 订购信息

型号SoC描述
VAB-1000
(P/N: 10GBL100400A0)
VIA Elite E1000 @ 1.0GHzPico-ITX board with 1.0GHz VIA Elite E1000 Cortex-A9 dual-core SoC, 4GB eMMC, 2GB DDR3 SDRAM, Mini HDMI, LVDS, 2 USB 2.0, Mini USB 2.0, COM, Gigabit Ethernet, Micro SD card slot, miniPCIe slot, 12V DC-in

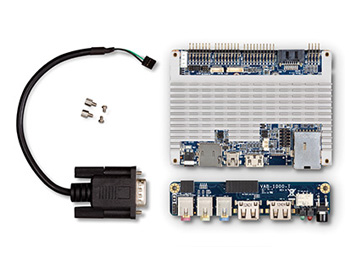

包装清单: VAB-1000 board, VAB-1000-T I/O card, Screw pack for miniPCIe card, COM cable

VAB-1000 无线模块

型号描述
EMIO-1533-00A2VNT9271 IEEE 802.11 b/g/n USB Wi-Fi module with assembly kit
