ALTA DS 4K

商业级无风扇4k高清Android数字标牌系统

搭载1.4GHz Cortex-A17 四核系统芯片,支持OpenGL® ES 3.0的高性能2D/3D显示核心和视频引擎

可同时对1个4K视频和1个全高清视频进行双硬件解码

双以太网接口,支持IP CAM实时转播和云端内容传输

客制化Android 5.1.1系统图像EVK,搭载威盛Smart ETK嵌入式工具包,支持包括局域网唤醒,看门狗定时器和UART访问

概要数据资料下载订购
盛ALTA DS 4K Android数字标牌系统

威盛ALTA DS 4K是一款紧凑型无风扇Android 4K媒体播放器具备惊人的4K显示分辨率和HTML5的渲染,可广泛适用于零售、酒店、教育、企业和娱乐环境下一系列数字标牌应用,包括自动售货机、结帐柜台、POS系统,电子菜单面板和广告标牌。

硬 件

威盛ALTA DS 4K 搭载1.4GHz Cortex-A17 四核系统芯片,采用高性能2D/3D显示核心和视频引擎,支持H.265、H.264 和 VC-1格式的 OpenGL® ES 3.0硬件加速,视频解码高达3840 x 2160p @ 30fps.


该系统前后面板集成了丰富的I/O接口,其超紧凑无风扇机身尺寸仅为175mm (W) x 25mm (H) x118mm (D)。其中包括1个USB 3.0接口、2个USB 2.0接口、1个为COM(TX/RX)的mini-USB 2.0接口、1个SD卡槽、1个音频输入/输出接口、1个HDMI接口、以及双以太网支持1个千兆以太网口和1个10/100Mbps以太网口。

板载2GB DDR3 SDRAM和8GB eMMC闪存,高速无线网络功能,可选添加EMIO-5531 USB Wi-Fi和蓝牙模块。

应用

威盛ALTA DS 4K系统可兼容新版的Android数字标牌内容管理应用,配备Android 5.1.1系统及一套完整的标牌软件评估图像(Evaluation Image)以及威盛Smart ETK嵌入式工具包,含各种例程应用(API),包括防止系统崩溃的看门狗定时器(WDT)、局域网唤醒、UART及1个例程应用。

该系统提供各种软件定制化服务,有助于加速产品上市,降低开发成本。为了帮助客户部署有网络需求的大型数字标牌及自助服务终端,威盛为客户提供云设备管理,为OS与APP支持远程监控、操控,操作系统及应用的低噪OTA软件升级。

 应用范围

结合先进的硬件对4K内容和HTML5的渲染的加速以及一流的软件支持,威盛ALTA DS 4K是一款能为客户提供成熟解决方案的理想系统,通过超高清内容让客户获得优质的视觉享受。

威盛ALTA DS 4K拥有丰富的I/O接口,来满足对外设需求较多的显示应用。其中包括双以太网口,允许客户将本地获取的实时视频数据,通过IP Camera摄像机来进行云端传输,创建引人入胜的交互式显示方式。

想要了解更多内容,请下载 威盛ALTA DS 4K 产品手册.


点击此处下载ALTA DS 4K数据资料PDF版,或浏览以下信息:


型号ALTA DS 4K
处理器1.4GHz ZX-2000M Cortex-A17 quad-core SoC
内存2G DDR3 1600MHz SDRAM
存储8GB eMMC Flash memory
显卡

Integrated 2D/3D and video processing units

Graphics engine supporting OpenGL® ES 3.0 hardware acceleration

Supports MPEG-2, VC-1, H.264 and H.265 video decoding up to 3840x2160p @30fps

Supports H.264 encoding

网卡Realtek RTL8211FS-CG
Wi-Fi & Bluetooth

IEEE 802.11 b/g/n Wi-Fi (optional)

Bluetooth 4.0 (optional)

声卡
WM8960 Audio Codec
HDMI输出Integrated HDMI 1.4 with CEC support

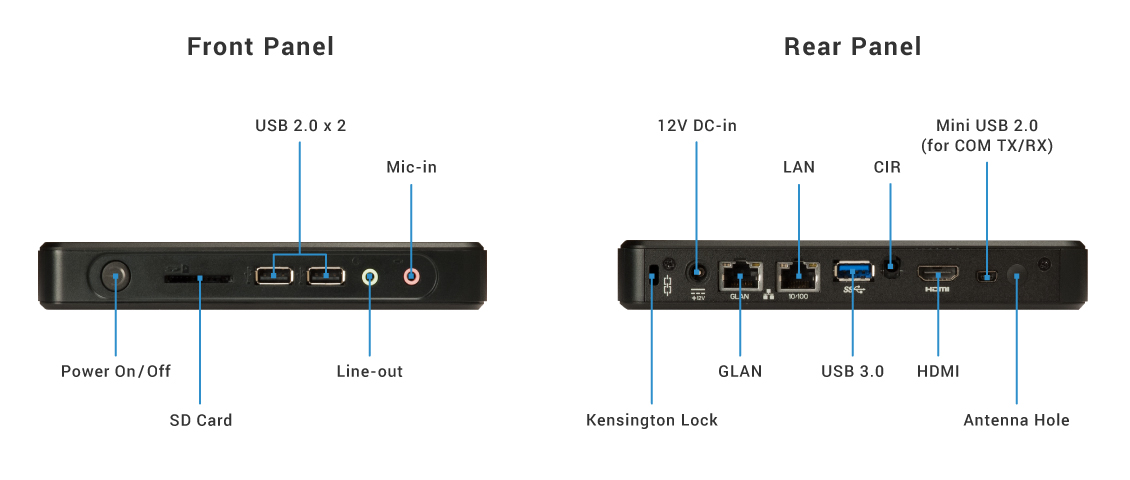

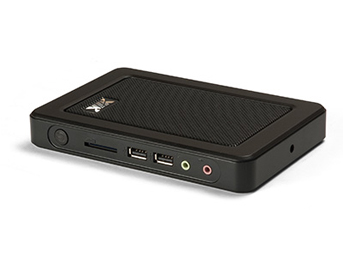

前面板

2 USB 2.0 ports

1 SD card slot

2 Audio jacks: Line-out and Mic-in

1 Power on/off button with power indicator LED

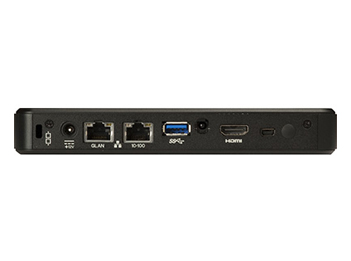

后面板

1 HDMI port

1 USB 3.0 port

1 Mini USB 2.0 port for COM (TX/RX)

1 Gigabit Ethernet port

1 10/100Mbps Ethernet port

1 CIR receiver

1 Antenna hole for Wi-Fi

1 DC-in jack

供电12V DC-in
操作系统Android 5.1.1
威盛 Smart ETK

Wake On LAN, Watchdog timer, UART

工作温度0°C ~ 40°C
工作湿度0 ~ 90% @ 40°C (non-condensing)
非工作温度-20°C ~ 70°C
机箱结构

Plastic frame

Metal bracket

Metal mesh cover on top and bottom

安装Stand holder, VESA mount (optional)
尺寸175mm(W) x 25mm(H) x118mm(D) (6.88" x 0.98" x 4.64")
重量0.5kg (1.10lbs)
认证BSMI, CE, FCC, NCC


ALTA DS 4K 文件

文件版本日期
用户手册v1.022018-03-15
Android
Android 快速入门指南 for EVK v1.0.5v1.00            2017-07-05


ALTA DS 4K 软件下载

文件版本日期
Android
Android 5.1.1 Evaluation Kit (EVK) (208.7MB)v1.0.52017-07-06


重要: 一旦下载该系列软件包,表明您已同意软件许可协议。如您不同意软件协议的任何条款和条件,请不要继续下载该软件。


Android EVK v1.0.5 主要特点
  • U-Boot base version: 2013.07

  • U-Boot release version: 1.01

  • Kernel version: 3.18.0

  • Evaluation image: Android Lollipop 5.1.1

  • Supports eMMC boot

  • Supports SD Storage

  • Supports HDMI display up to 3840 x 2160 resolution

  • Supports HDMI CEC

  • Supports HDMI audio output

  • Supports USB 2.0 and USB 3.0 ports

  • Supports Mini USB 2.0 port for COM (TX/RX)

  • Supports Gigabit Ethernet

  • Supports 10/100Mbps Ethernet

  • Supports Line-out, and Mic-in

  • Supports CIR

  • Supports EMIO-5531 USB Wi-Fi & Bluetooth module

    • Supports Bluetooth A2DP and SPP profile

  • Supports 4K video hardware decode for H.265, H.264, VC-1

  • Supports VP8 and MJPEG video hardware decoding up to 1080p

  • Supports OTA (Over-The-Air technology)

  • Supports Smart ETK v1.0: Watchdog Timer, Wake-On-LAN, and COM


ALTA DS 4K 订购信息

型号SoC描述
VT60910017004-TZX-2000M Cortex-A17 quad-core SoC @ 1.4GHz

Android system with 1.4GHz ZX-2000M Cortex-A17 quad-core SoC, 2GB DDR3 SDRAM, 8GB eMMC, HDMI, USB 3.0, 2 USB 2.0, Mini USB 2.0 for COM (TX/RX), CIR, Gigabit Ethernet, 10/100Mbps Ethernet, SD card slot, Stand holder, US power cord, 12V DC-in


包装清单: ALTA DS 4K system, Stand holder, AC-to-DC adapter, Power cord (USA type)



ALTA DS 4K 订购样品

型号描述
无线模块
EMIO-5531-00A1VAB-820-W IEEE 802.11 b/g/n USB Wi-Fi & Bluetooth module with assembly kit and antenna
安装选项
VT6076-C0000A1VESA mount cradle
电缆附件
99G33-192458COM (TX/RX) Cable (Mini USB 2.0 male to 9-pin D-SUB male)
99G33-080297Debug cable (TX/RX)
